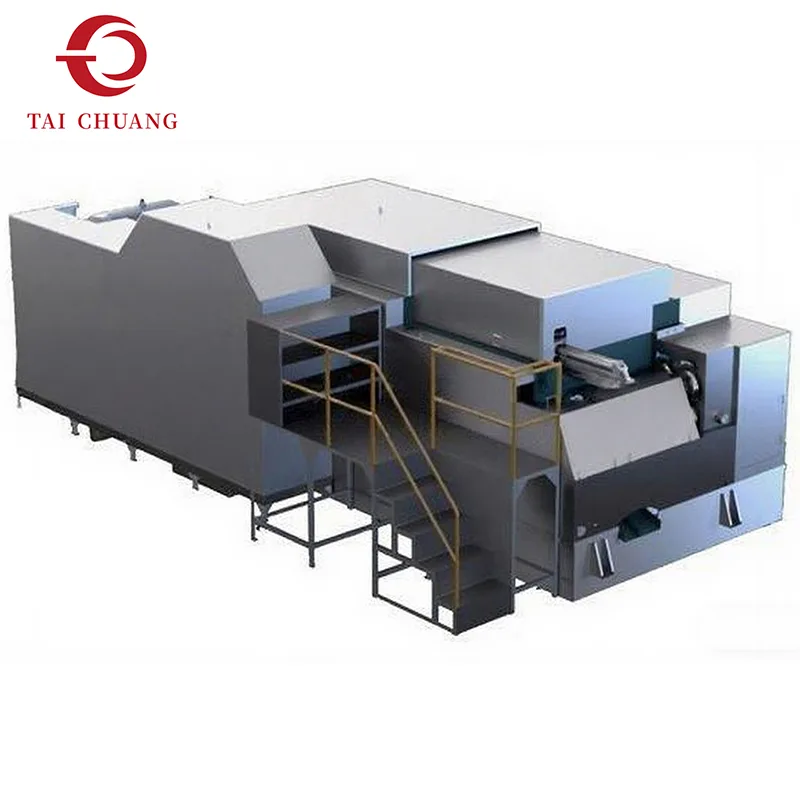

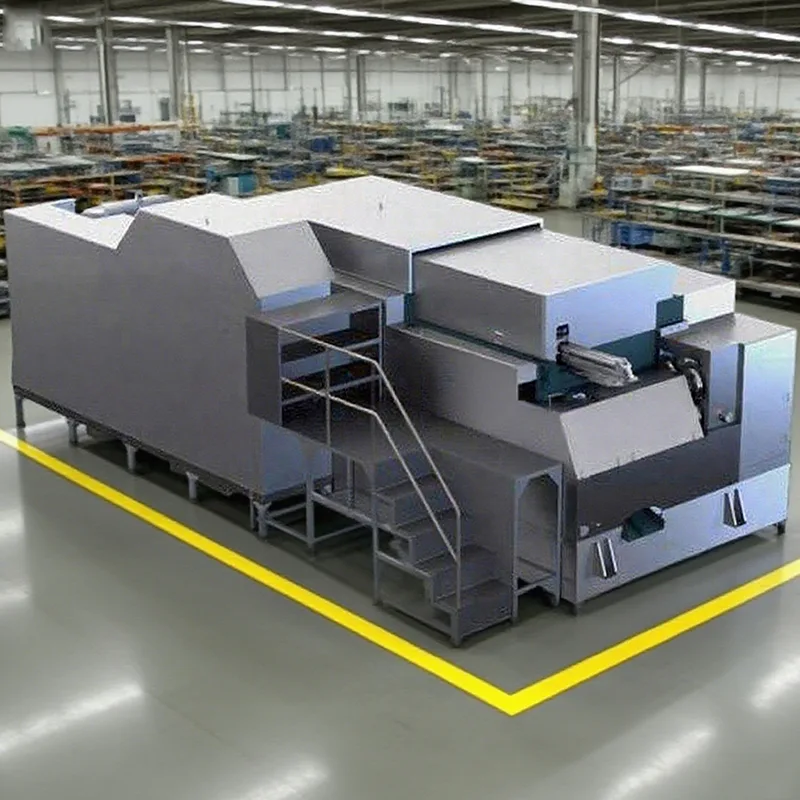

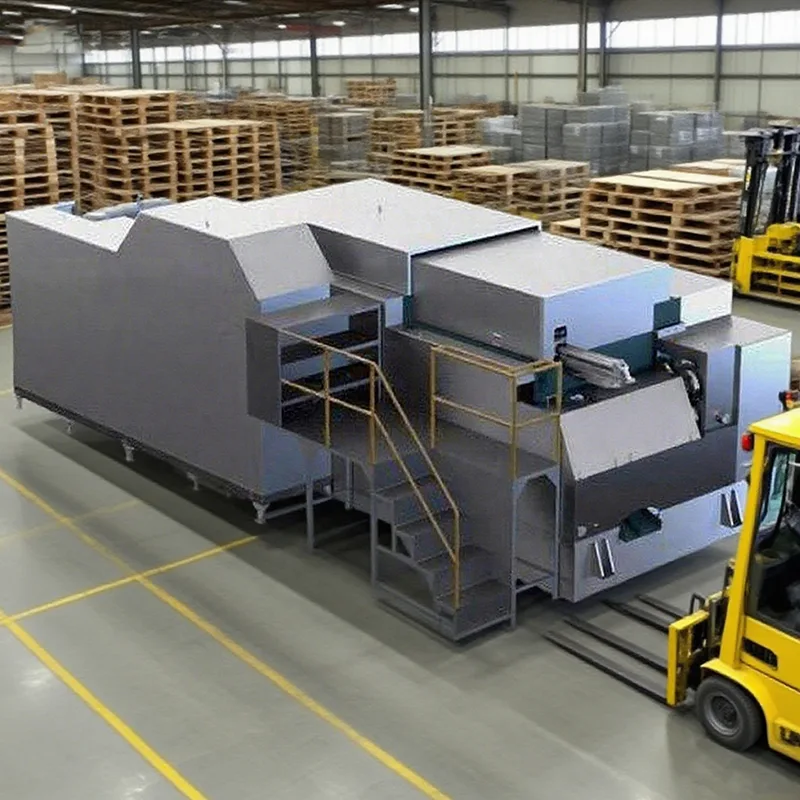

8-스테이션 롱 스트로크 너트 포머

고급 너트 성형 요구 사항을 위해 개발된 이 8-스테이션 롱 스트로크 너트 포머는 전문 제조업체인 TAICHUANG을 통해 단일 냉간 압조 기계 내에서 더 높은 프로세스 통합을 원하는 구매자를 위해 제공됩니다. 추가 스테이션과 긴 스트로크 구조를 통해 더욱 복잡한 성형 순서가 가능해 2차 작업이 줄어들고 고정밀 패스너 생산 라인이 지원됩니다.

문의 보내기

제품 설명

8스테이션 긴 스트로크 너트 포머는 너트 생산을 위한 냉간 압조 기계 시스템의 고급 수준을 나타냅니다. 성형 단계 수와 사용 가능한 스트로크 길이를 모두 늘리면 이 구성을 통해 재료 변형을 더 길고 제어된 성형 경로에 걸쳐 분산시킬 수 있습니다.

6개 또는 7개 스테이션 너트 포머와 비교하여 추가 스테이션은 복잡한 윤곽, 내부 특징 및 전환 영역을 형성하는 데 더 큰 유연성을 제공합니다. 긴 스트로크 설계는 제한된 이동 내에서 재료 흐름을 강제하는 대신 점진적인 변형을 허용함으로써 더 깊은 성형 요구 사항을 지원합니다.

이러한 유형의 너트 형성기는 일반적으로 표준 구성이 성형 한계에 도달할 때 평가됩니다. TAICHUANG은 더 높은 수준의 성형 자유도를 요구하고 복잡하거나 구조적으로 까다로운 견과류를 생산할 때 공정 위험을 줄이고자 하는 고객을 위해 이 솔루션을 제시합니다.

제품사양

모델	단위	SJNF 11B-8SL	SJNF 14B-8SL	SJNF 19B-8SL	SJNF 24B-8SL	SJNF 33B-8SL	SJNF 41B-8SL
단조 스테이션	아니요.	8	8	8	8	8	8
컷오프 직경(최대)	mm	11	14	19	24	30	40
컷오프 길이(최대)	mm	36	40	48	60	75	85
킥아웃 길이(최대)	mm	40	60	60	80	100	120
P.K.O 길이(최대)	mm	16	18	20	25	30	35
다이스 피치	mm	50	60	80	100	140	165
단조력	킬로그램	60000	120000	185000	300000	400000	550000
램 스트로크	mm	160	200	220	280	280	360
너트용 출력	PC/분	55-140	60-110	50-90	45-80	40-70	40-60
메인 모터	kw	15	22	45	55	160	220
윤활 모터	kw	1.5	2.2	2.2	2.2	2.2	2.2
윤활유	l	1000	1400	1800	3200	3800	5500
리프팅 기준 무게	톤	7	12	23	40	65	108
기계 치수	센티미터	290195130	350240150	470295195	570355210	645430230	830525265

전략 및 기술논리 형성

당사의 8스테이션 긴 스트로크 너트 포머는 다음 사항에 중점을 두고 있습니다.

응력 집중이 감소된 점진적 변형

더 깊거나 두꺼운 너트 프로파일을 위한 확장된 성형 이동 거리

중간 형상 전환에 대한 제어가 향상되었습니다.

복잡한 너트 설계에 대한 더 큰 허용 오차

성형 작업을 더 많은 단계로 분할함으로써 기계는 성형 사이클 전반에 걸쳐 형태 일관성과 치수 안정성을 유지하는 데 도움이 됩니다.

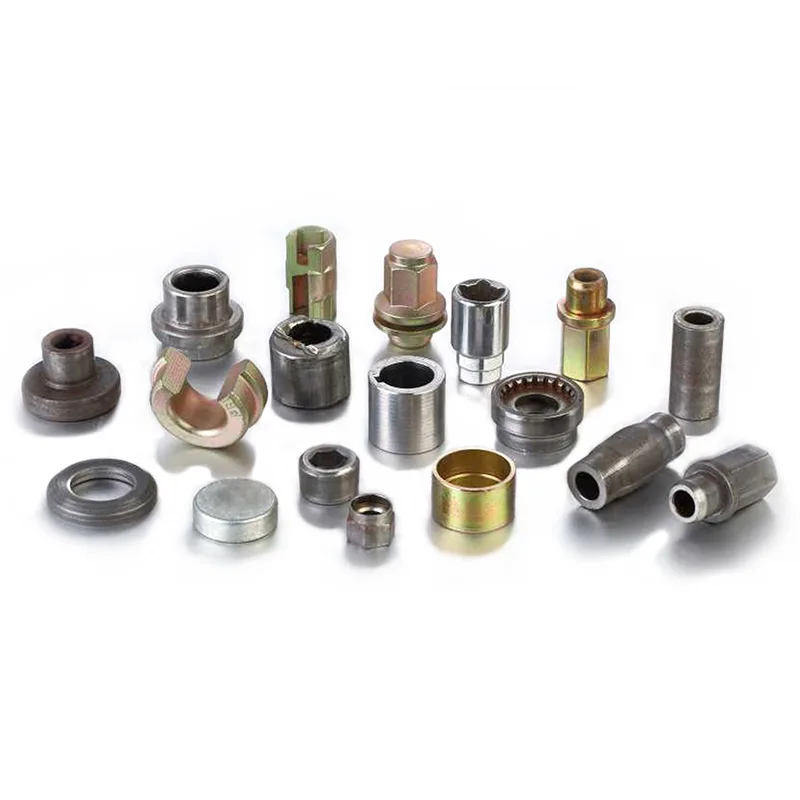

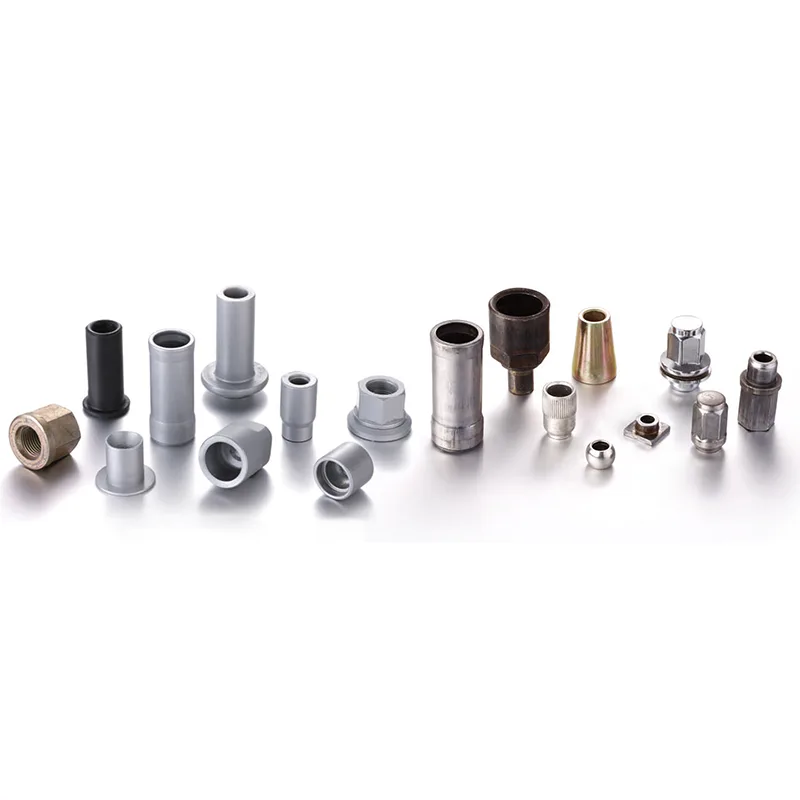

일반적인 응용 분야

외부 윤곽이 복잡한 너트

내부 프로파일이 깊고 두껍거나 높은 너트

구조적 또는 내하중 너트 설계

높은 성형 정확도를 요구하는 엔지니어링 패스너

공정 안정성 및 품질 관점

콜드 헤딩은 재료 제거보다는 제어된 재료 흐름에 의존합니다. 고급 너트 성형에서 문제는 속도가 아니라 안정성입니다. 8스테이션 긴 스트로크 너트 포머는 추가적인 성형 마진을 제공하여 각 단계가 제어된 변형 범위 내에서 작동할 수 있도록 합니다. TAICHUANG은 고객이 도면 복잡성, 재료 거동 및 장기적인 생산 안정성 고려 사항을 기반으로 이 너트 포머를 평가할 수 있도록 지원합니다.
