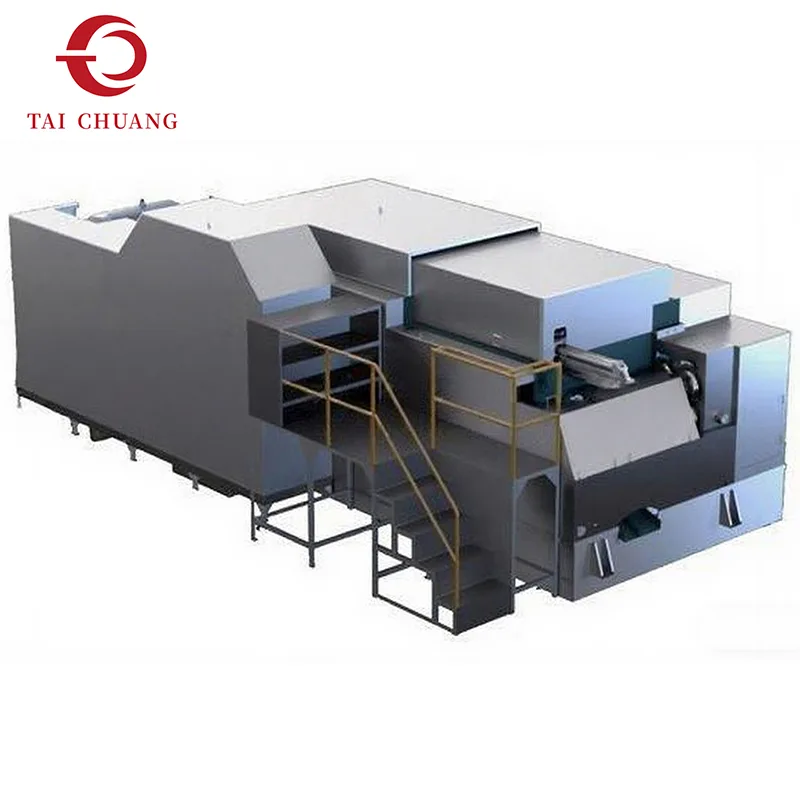

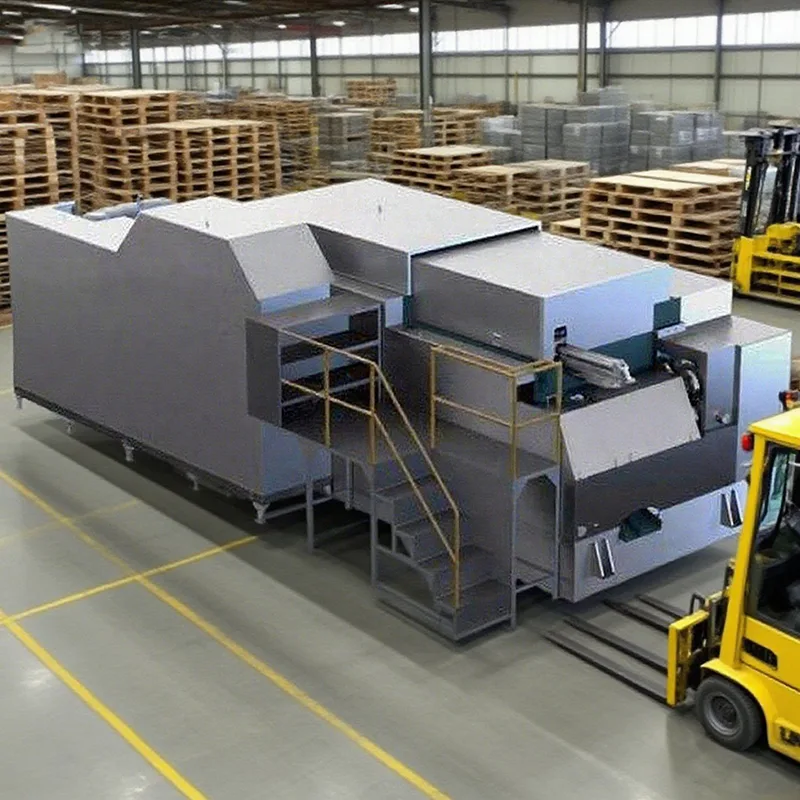

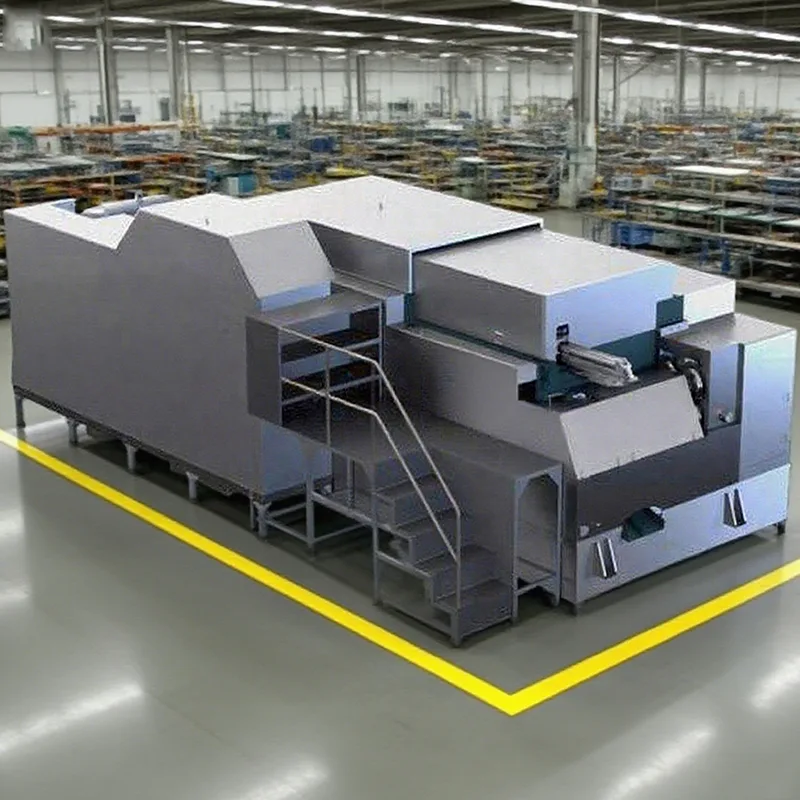

6 스테이션 롱 스트로크 너트 포머

확장된 변형 공간이 필요한 부품에 최적화된 TAICHUANG은 중국의 숙련된 제조업체로서 더 깊은 스트로크와 제어된 재료 흐름이 중요한 소싱 요구 사항을 지원하기 위해 이 6스테이션 긴 스트로크 너트 포머를 제공합니다. 이 기계는 성형 안정성을 유지하면서 더 두꺼운 블랭크와 복잡한 너트 프로파일을 수용하므로 제조업체가 생산 효율성을 저하시키지 않고 치수 정확도를 향상시킬 수 있습니다.

문의 보내기

제품 설명

긴 스트로크 너트 포머는 성형 공정 중 펀치 이동 거리를 증가시킨다는 점에서 표준 구성과 다릅니다. 이 확장된 스트로크는 더 큰 높이나 특수 내부 프로파일을 가진 너트를 성형할 때 더 깊은 변형과 향상된 제어를 지원합니다.

냉간압조 기계 시스템 내에서 6스테이션 긴 스트로크 너트 포머는 성형 능력과 공정 안정성의 균형을 유지합니다. 추가 스트로크 길이는 변형을 보다 균일하게 분산시켜 성형 응력을 줄이고 까다로운 너트 설계에 대한 치수 일관성을 향상시키는 데 도움이 됩니다.

TAICHUANG은 비표준 또는 구조적으로 까다로운 너트 적용을 위한 냉간압조 장비를 평가하는 고객을 위해 이 너트 포머 옵션을 제공합니다.

제품사양

모델	단위	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S
단조 스테이션	아니요.	6	6	6	6	6
컷오프 직경(최대)	mm	8	11	14	17	19
컷오프 길이(최대)	mm	13	25	30/40	35/50	48
킥아웃 길이(최대)	mm	20	30	40/60	45/60	60
P.K.O 길이(최대)	mm	-	13	15/18	16/19	20
다이스 피치	mm	38	50	60	70	80
단조력	킬로그램	35000	56000	120000	125000	185000
램 스트로크	mm	70	120	160/200	160/210	220
너트용 출력	PC/분	100-230	50-150	50-115	50-115	45-90
메인 모터	kw	7.5	11	22	30	41
윤활 모터	kw	1.5	1.5	2.2	2.2	2.2
윤활유	l	500	700	1000	1200	1500
리프팅 기준 무게	톤	4.0	5.5	8.8	10.5	14
기계 치수	센티미터	210160105	275165125	330210150	365230165	470250190

모델	단위	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S
단조 스테이션	아니요.	6	6	6	6	6
컷오프 직경(최대)	mm	24	28	30	36	40
컷오프 길이(최대)	mm	60	85	60/80	80/100	80
킥아웃 길이(최대)	mm	80	100	80/100	100/120	120
P.K.O 길이(최대)	mm	25	28	25/30	25/30	35
다이스 피치	mm	100	120	140	150	165
단조력	킬로그램	300000	350000	400000	450000	500000
램 스트로크	mm	280	310	240/280	360	360
너트용 출력	PC/분	40-80	35-80	40-75	40-70	45-65
메인 모터	kw	55	90	132	160	220
윤활 모터	kw	2.2	2.2	2.2	2.2	2.2
윤활유	l	3000	3000	3300	3500	4800
리프팅 기준 무게	톤	32	36	55	65	90
기계 치수	센티미터	565295210	580325210	640370230	750390248	835435265
