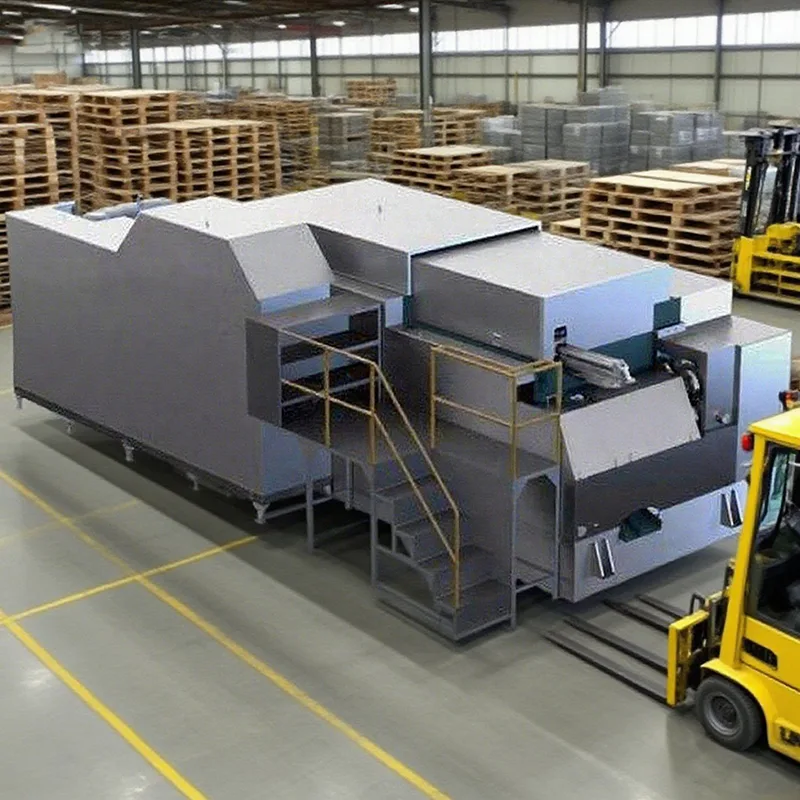

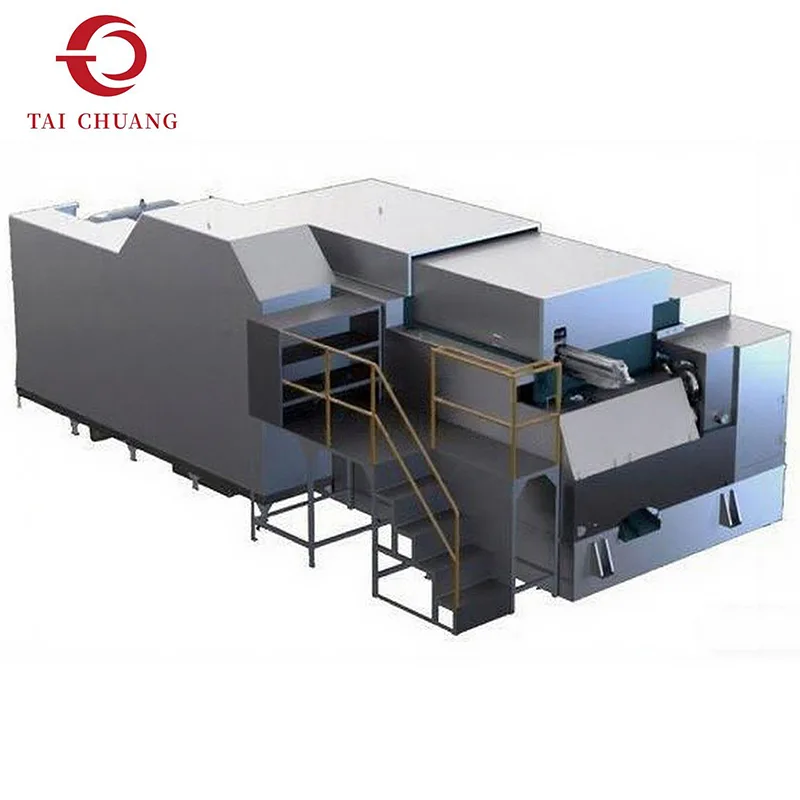

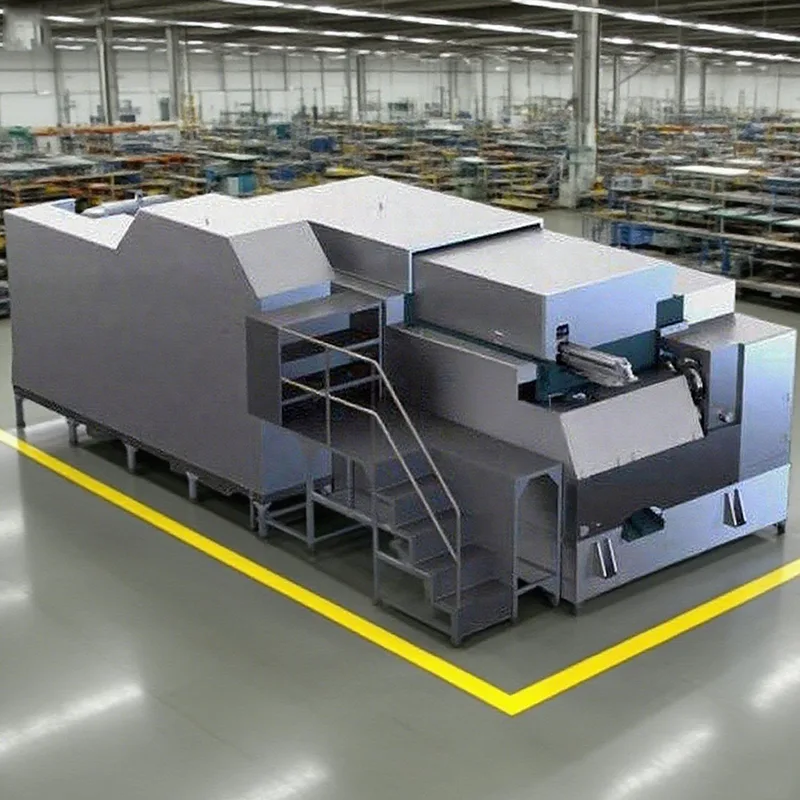

6-스테이션 너트 포머

콜드 헤딩 기계 시스템 내 너트 포머로 자리잡은 TAICHUANG 공장에서 공급하는 이 6-스테이션 너트 포머는 안정적이고 반복 가능한 너트 성형을 지원합니다. 멀티 스테이션 프로세스는 점진적으로 변형을 적용하여 일관된 너트 형상과 치수 제어를 유지하는 데 도움이 됩니다. 표준 너트 생산을 위해 예측 가능한 성형 결과와 명확한 공정 관리를 우선시하는 사용자에게 적합합니다.

문의 보내기

제품 설명

6-스테이션 너트 포머는 너트 생산용 냉간압조 기계 시스템에서 가장 널리 채택되는 구성 중 하나입니다. 성형 공정은 재료 변형을 6개의 제어 단계로 나누어 너트 본체, 모따기 및 내부 특징을 공격적인 단일 단계 성형을 통하지 않고 점진적으로 성형할 수 있도록 합니다.

낮은 스테이션 기계와 비교하여 이 너트 포머는 재료 흐름과 치수 안정성에 대한 더 나은 제어 기능을 제공합니다. 각 스테이션은 특정 성형 기능을 수행하여 내부 응력을 줄이고 전반적인 형상 일관성을 향상시킵니다. 이 구조는 확장된 생산 실행 전반에 걸쳐 예측 가능한 성형 동작을 지원합니다. TAICHUANG은 표준 패스너 사양 전체에서 공정 안정성, 툴링 명확성 및 일관된 너트 형상에 중점을 두는 구매자를 위해 이 냉간 압조 솔루션을 소개합니다.

제품사양

모델	단위	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
단조 스테이션	아니요.	6	6	6	6	6	6
너트 플랫 건너편	mm	5-8	5.5-12.7	10-17	14-17	14-22	17-22
적합한 육각 너트	mm	M2.5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
컷오프 직경(최대)	mm	8	11	14	17	19	22
컷오프 길이(최대)	mm	8	15	15	20	17	25
킥아웃 길이(최대)	mm	12	15	18	20	25	30
다이스 피치	mm	38	50	60	70	80	90
단조력	킬로그램	30000	55000	85000	120000	130000	160000
램 스트로크	mm	50	58	70	80	100	120
너트용 출력	PC/분	120-300	100-280	90-220	70-170	60-140	60-135
메인 모터	kw	7.5	11	15	22	30	37
윤활 모터	kw	1.5	1.5	2.2	2.2	2.2	2.2
윤활유	l	400	600	900	1000	1200	1500
리프팅 기준 무게	톤	3.5	4.5	8	10	14	16
기계 치수	센티미터	185160105	240165110	310210145	320220140	375225160	405245165

모델	단위	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
단조 스테이션	아니요.	6	6	6	6	6	6
너트 플랫 건너편	mm	17-26	24-28	24-33	30-36	30-41	41-50
적합한 육각 너트	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
컷오프 직경(최대)	mm	24	28	30	36	40	50
컷오프 길이(최대)	mm	22/38	35	40	45	52	70
킥아웃 길이(최대)	mm	30/45	38	38/55	43	68	65
다이스 피치	mm	100	120	140	150	165	195
단조력	킬로그램	220000	330000	360000	400000	450000	800000
램 스트로크	mm	110/160	140	146/200	160	210	210
너트용 출력	PC/분	50-100	50-100	45-80	40-75	40-70	30-55
메인 모터	kw	55	75	110	132	160	250
윤활 모터	kw	2.2	2.2	2.2	2.2	2.2	2.2
윤활유	l	2000	2200	3000	3100	3800	5800
리프팅 기준 무게	톤	25	31	45	52	80	130
기계 치수	센티미터	455295195	510275200	535355215	615385225	720420250	985550270
