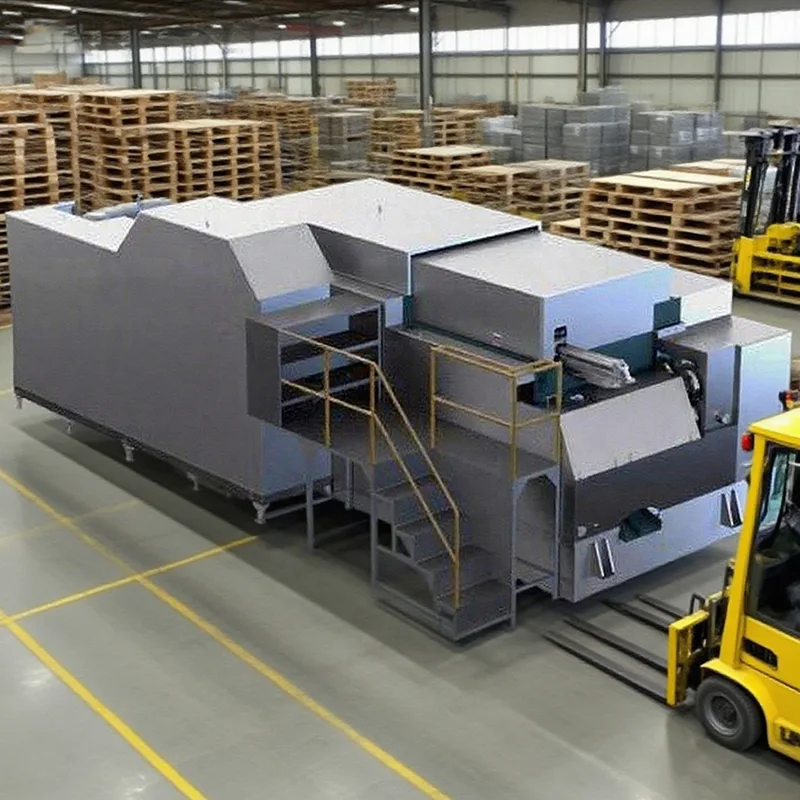

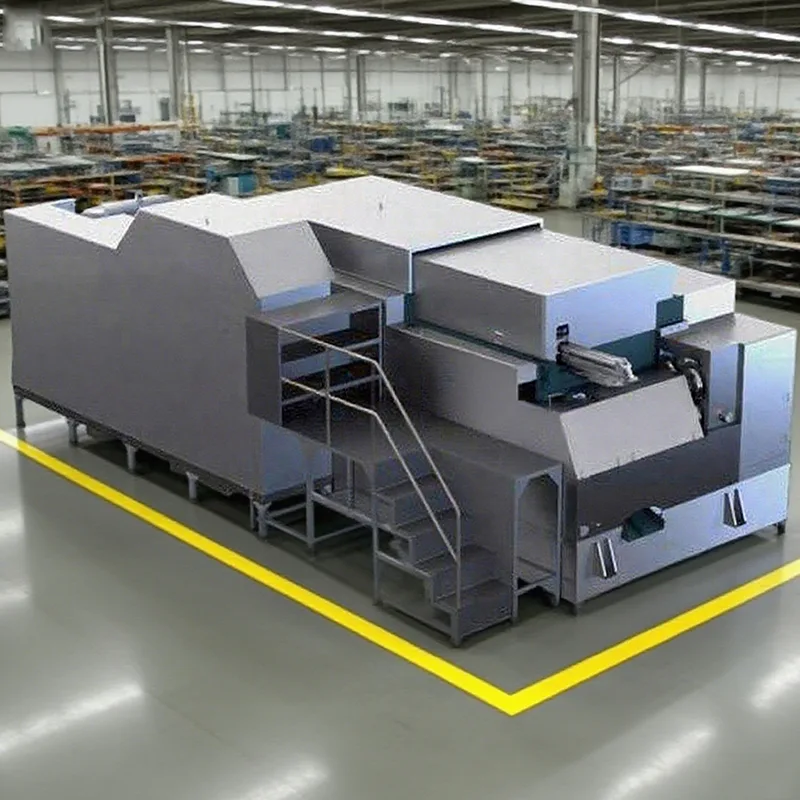

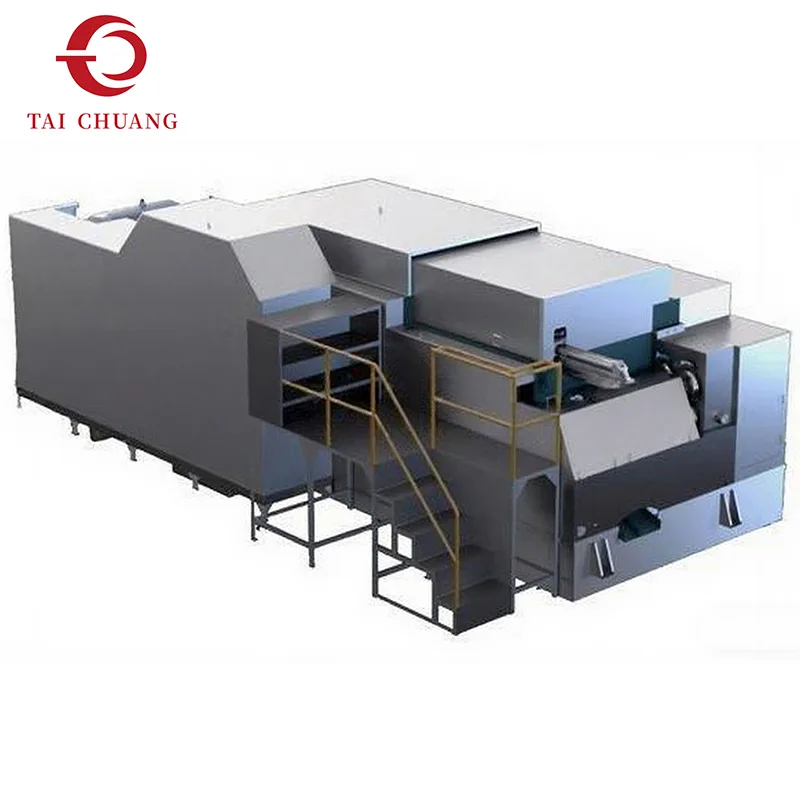

7-스테이션 긴 스트로크 너트 포머는 확장된 펀치 이동 거리를 도입하면서 멀티 스테이션 성형 레이아웃의 장점을 기반으로 구축되었습니다. 이 조합을 통해 성형 안정성을 손상시키지 않으면서 더 깊은 재료 변형이 가능하므로 더 두껍거나 더 큰 너트 설계에 적합합니다.
냉간압조 기계 응용 분야에서 긴 스트로크 구성은 더 깊은 성형 작업 중에 재료 흐름 연속성을 유지하는 능력이 평가됩니다. 7개 스테이션에 걸쳐 변형을 분산시키고 추가 스트로크 길이를 허용함으로써 이 너트 포머는 성형 응력을 줄이고 치수 일관성을 향상시키는 데 도움이 됩니다.
TAICHUANG은 표준 높이 또는 내부 프로파일 요구 사항을 초과하는 너트를 생산하는 고객을 위해 이 솔루션을 제공합니다.
|
모델 |
단위 |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
단조 스테이션 |
아니요. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
컷오프 직경(최대) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
컷오프 길이(최대) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
킥아웃 길이(최대) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.O 길이(최대) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
다이스 피치 |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
단조력 |
킬로그램 |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
램 스트로크 |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
너트용 출력 |
PC/분 |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
메인 모터 |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
윤활 모터 |
kw |
1.5 |
2.2 |
2.2 |
1.5 2.2 |
1.5 2.2 |
1.5 2.2 |
1.5 2.2 |
|
윤활유 |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
대략적인 무게 |
톤 |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
기계 치수 |
센티미터 |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
더 깊은 너트 프로파일을 위한 증가된 펀치 이동 거리
성형 단계 전반에 걸쳐 재료 흐름 제어가 향상되었습니다.
변형 불균형 위험 감소
특수 너트 설계에 대한 향상된 적응성

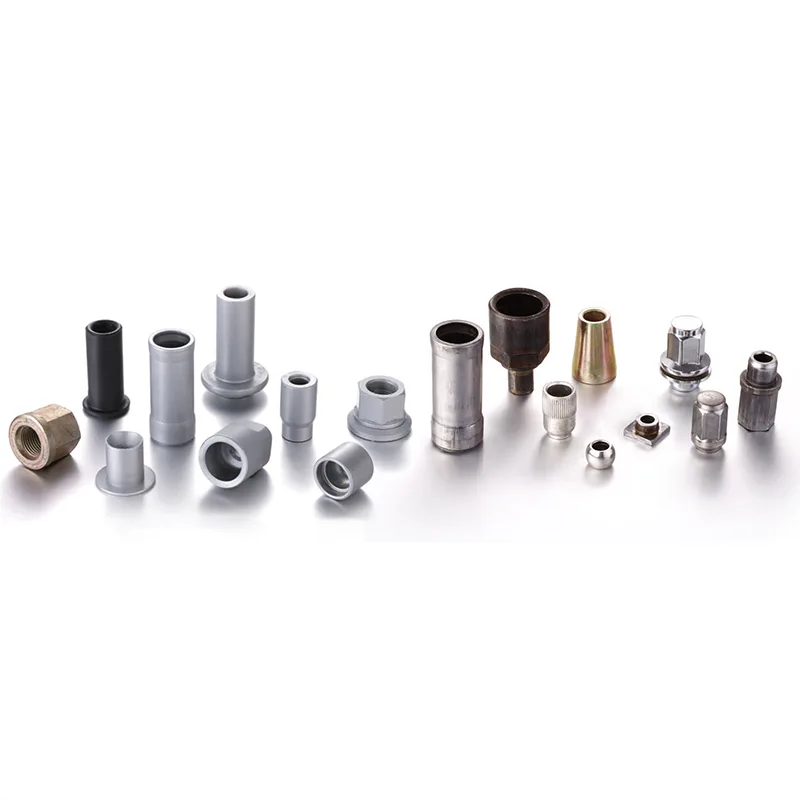

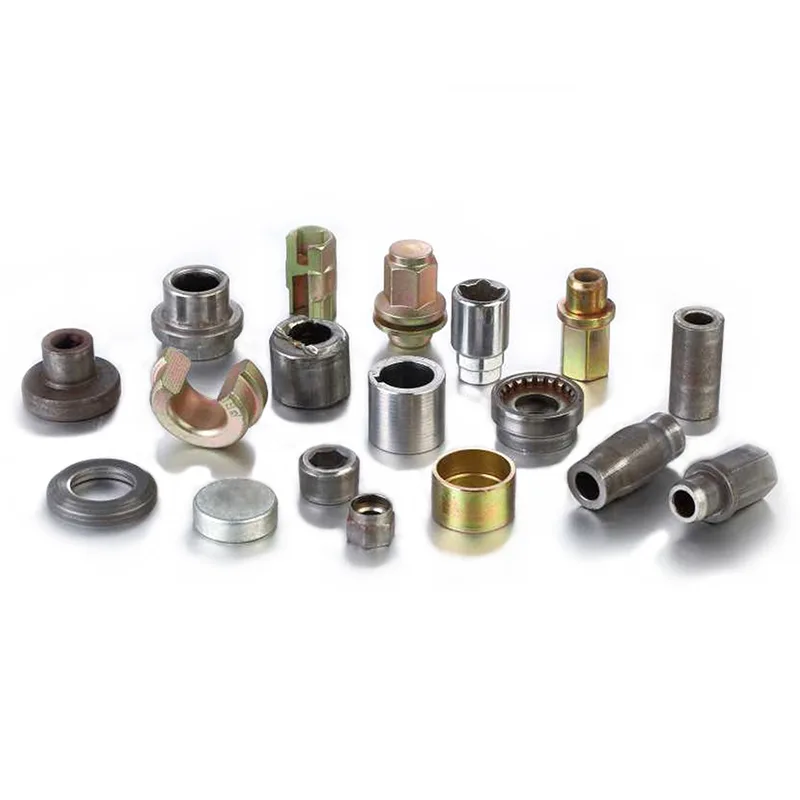

두꺼운 구조용 너트
내부 특징이 깊은 너트
견고한 고정 부품
내하중 어셈블리에 사용되는 엔지니어링 너트
7-스테이션 롱 스트로크 너트 포머는 일반적으로 표준 스트로크 기계가 성형 한계에 도달할 때 선택됩니다. 확장된 스트로크는 점진적인 변형을 지원하여 더 깊은 프로파일에서 일관된 형상을 유지하는 데 도움이 됩니다.
TAICHUANG은 긴 스트로크 너트 포머가 재료 거동 및 성형 깊이 기대치를 포함하여 제품 설계 및 생산 요구 사항에 부합하는지 여부를 평가하는 데 있어 구매자를 지원합니다.
Q1: 너트 포머를 "긴 스트로크"로 만드는 이유는 무엇입니까?
이는 더 큰 펀치 이동을 허용하여 더 깊고 더 제어된 변형을 가능하게 합니다.
Q2: 롱 스트로크 너트 포머는 표준 너트에 적합합니까?
사용이 가능하나 깊은 성형이 요구되는 너트에 주로 선택됩니다.
Q3: 긴 스트로크가 성형 속도에 영향을 줍니까?
주기 타이밍은 구성에 따라 다릅니다. 구매자는 일반적으로 이러한 응용 분야에서 속도보다 성형 안정성을 우선시합니다.
