7-스테이션 너트 포머

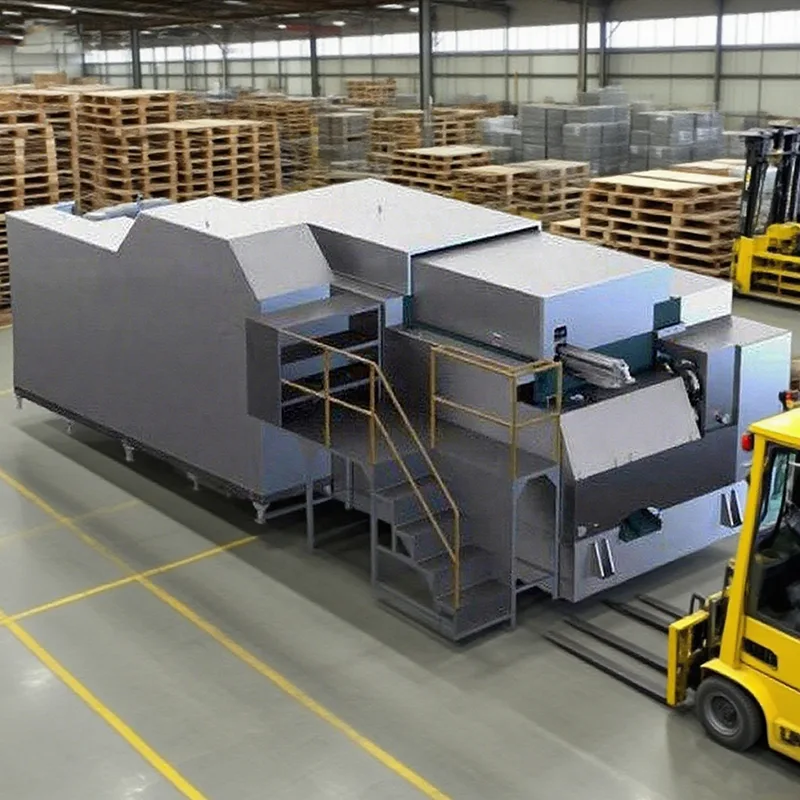

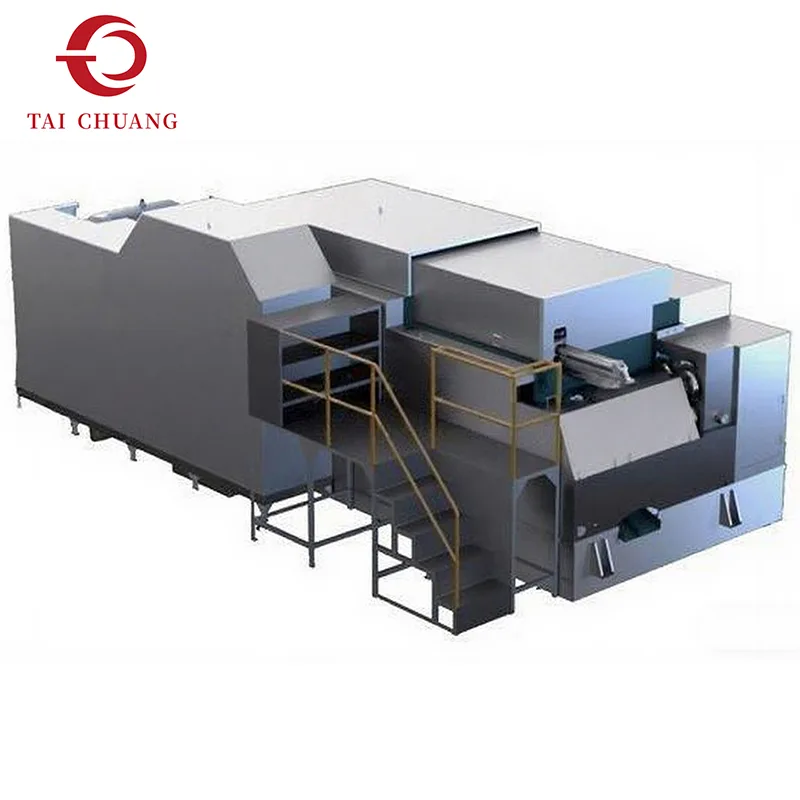

안정적인 멀티 스테이션 너트 성형을 위해 설계된 이 7-스테이션 너트 포머는 제조업체인 TAICHUANG에서 일관된 출력, 툴링 유연성 및 소싱 지원을 원하는 패스너 구매자를 위한 신뢰할 수 있는 냉간 압조 기계 솔루션으로 선택되었습니다. 이 기계는 균형 잡힌 성형력으로 복잡한 너트 형상을 지원하므로 치수 일관성과 장기적인 작동 안정성을 우선시하는 대량 패스너 생산 라인에 적합합니다.

문의 보내기

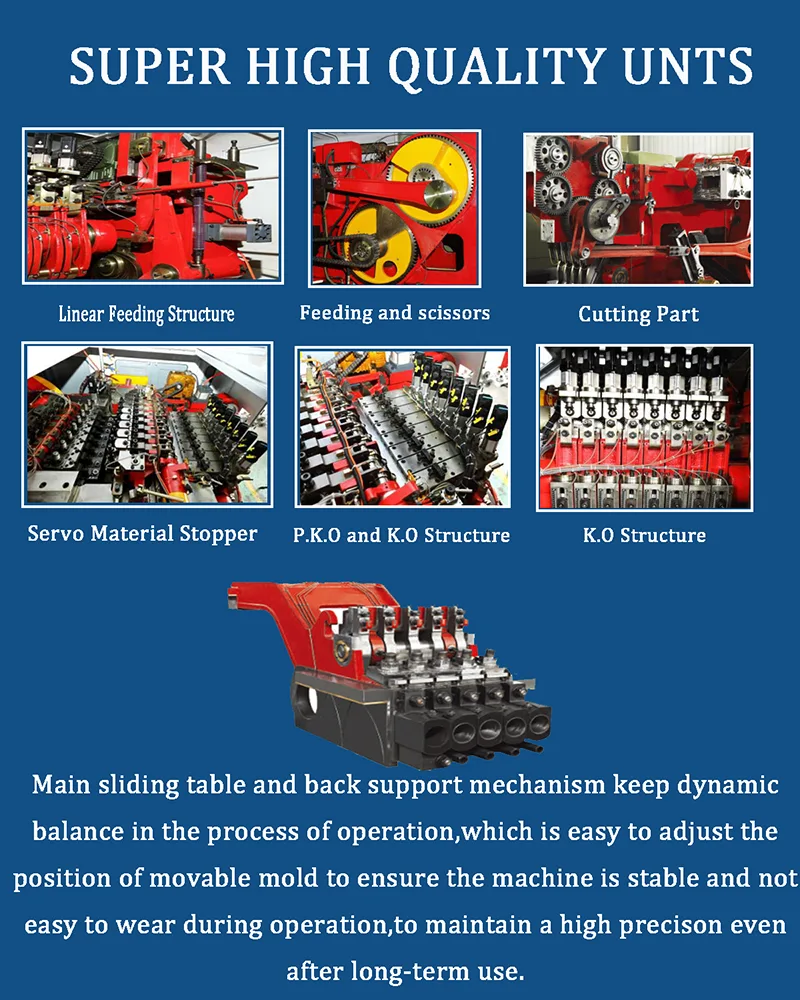

제품 설명

7-스테이션 너트 포머는 생산 주기 전반에 걸쳐 향상된 성형 해상도를 제공함으로써 표준 구성보다 높은 위치에 있습니다. 냉간압조 기계 시스템 내에서 추가 스테이션을 사용하면 변형이 보다 점진적으로 분산되어 너트 형상을 안정화하고 모양 일관성을 향상시킬 수 있습니다.

6-스테이션 너트 포머와 비교할 때 이 구성은 제어된 형태가 필요한 모따기, 윤곽 또는 치수 전환이 있는 너트를 성형할 때 더 큰 유연성을 제공합니다. 각 성형 스테이션은 정의된 단계에 기여하여 응력 집중을 줄이고 생산 실행 전반에 걸쳐 반복성을 향상시킵니다.

TAICHUANG은 명확한 프로세스 논리와 툴링 제어를 유지하면서 고급 너트 성형 기능을 평가하는 구매자를 위한 솔루션으로 7-스테이션 너트 포머를 소개합니다.

제품사양

모델	단위	SJNF 8B-7S	SJNF 11B-7S	SJNF 14B-7S	SJNF 19B-7S	SJNF 24B-7S	SJNF33B-7S
단조 스테이션	아니요.	7	7	7	7	7	7
너트 플랫 건너편	mm	5-8	5.5-12.7	10-17	14-22	17-26	24-33
적합한 육각 너트	mm	M2.5-M5	M3-M6	M6-M10	M8-M14	M10-M18	M16-M22
컷오프 직경(최대)	mm	8	11	14	19	24	30
컷오프 길이(최대)	mm	12	18	20	22	38	40
킥아웃 길이(최대)	mm	15	20	25	28	45	55
다이스 피치	mm	38	50	60	80	100	140
단조력	킬로그램	35,000	58,000	100,000	150,000	300,000	400,000
램 스트로크	mm	58	76	100	110	160	200
너트용 출력	PC/분	110-260	90-220	80-180	60-120	50-80	40-70
메인 모터	kw	7.5	11	15	37	55	132
윤활 모터	kw	1.5	1.5	2.2	2.2	2.2	2.2
윤활유	L	400	700	1000	1400	2000	3400
리프팅 기준 무게	톤	4	5.5	9	16	30	50
기계 치수	센티미터	210160110	260170130	310220160	380240170	480320215	590390230

모델	단위	SJNF 11B-7SL	SJNF 14B-7SL	SJNF 17B-7SL	SJNF 19B-7SL	SJNF 24B-7SL	SJNF 33B-7SL	SJNF 41B-7SL	SJNF 41B-7SL(120L)
단조 스테이션	아니요.	7	7	7	7	7	7	7	7
컷오프 직경(최대)	mm	11	14	17	19	24	30	40	40
컷오프 길이(최대)	mm	36	40	55	48	60	75	68	85
킥아웃 길이(최대)	mm	40	60	60	60	80	100	80	120
P.K.O 길이(최대)	mm	16	18	19	20	25	30	30	35
다이스 피치	mm	50	60	70	80	100	140	165	165
단조력	킬로그램	60,000	120,000	125,000	185,000	300,000	400,000	500,000	550,000
램 스트로크	mm	160	200	210	220	280	280	240	360
너트용 출력	PC/분	55-140	60-110	50-100	50-90	45-80	40-80	40-75	40-70
메인 모터	kw	15	22	30	41	55	160	220	220
윤활 모터	kw	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2
윤활유	L	800	1,200	1,300	1,600	3,000	3,500	4,000	5,000
리프팅 기준 무게	톤	6	10	12	20	35	57	85	95
기계 치수	센티미터	290170130	350220150	370240170	470260195	579310210	645375230	780450250	830465265

로직 및 프로세스 구조 형성

형성 순서에는 일반적으로 다음이 포함됩니다.

재료 공급 및 블랭크 절단

초기 체형 형성

점진적인 너트 프로파일 형성

중간 기하학 개선

코너 및 모따기 정의

치수보정

최종 성형 및 배출

이러한 단계별 접근 방식을 통해 7-스테이션 너트 포머는 재료 변형을 단계별로 관리할 수 있으며, 이는 보다 복잡한 너트 형상에 매우 중요합니다.

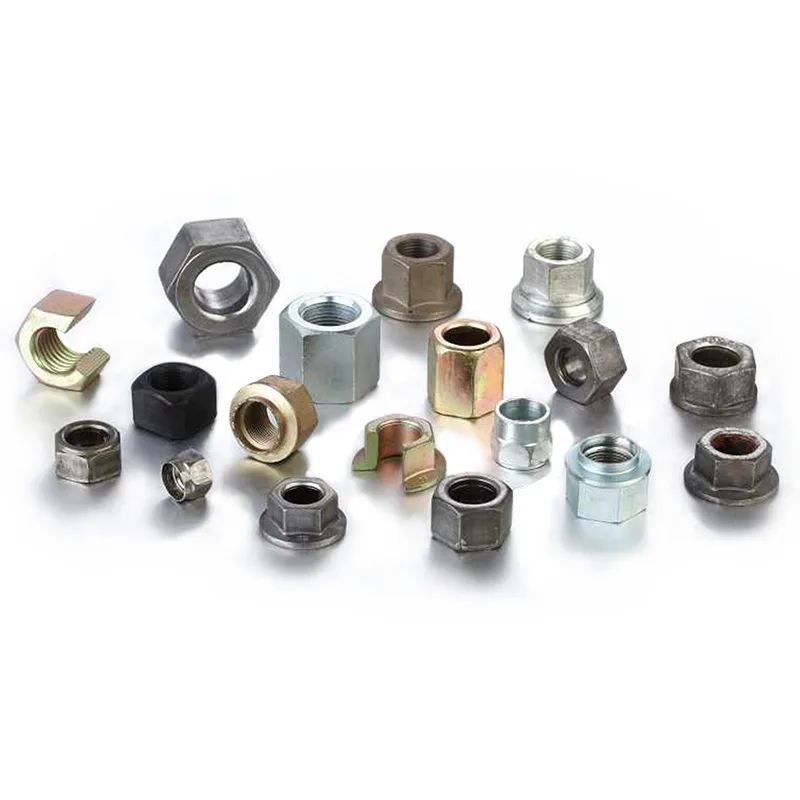

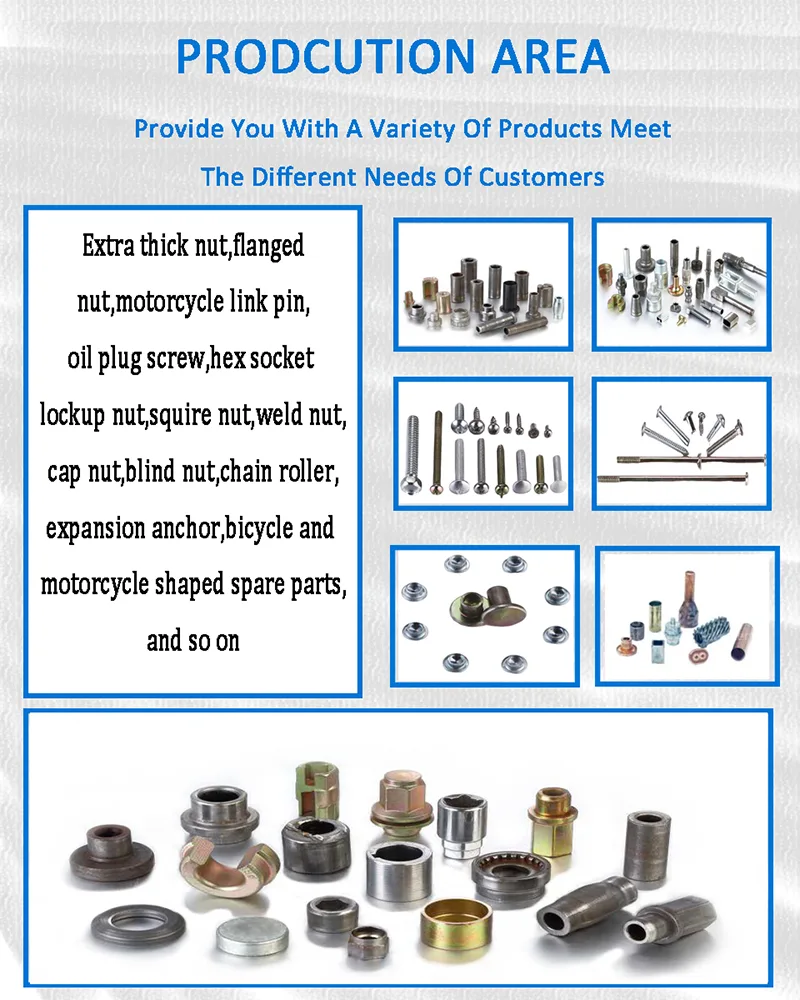

응용 시나리오

특별한 윤곽이나 모따기가 있는 너트

자동차 및 기계 고정 부품

치수에 대한 기대가 더 엄격한 산업용 너트

일관된 형상을 요구하는 엔지니어링 패스너

프로세스 및 품질 고려 사항

냉간 헤딩 너트 성형은 가공보다는 변형에 의존합니다. 추가 스테이션을 추가하면 7개 스테이션 너트 포머가 내부 자재 흐름과 표면 일관성을 개선하는 데 도움이 됩니다. 구매자는 일반적으로 툴링 안정성, 성형 반복성 및 다양한 너트 설계에 대한 적응성을 기반으로 이 기계를 평가합니다.

TAICHUANG은 너트 포머 구성을 제품 도면, 재료 특성 및 생산 계획 목표에 맞춰 고객을 지원합니다.
