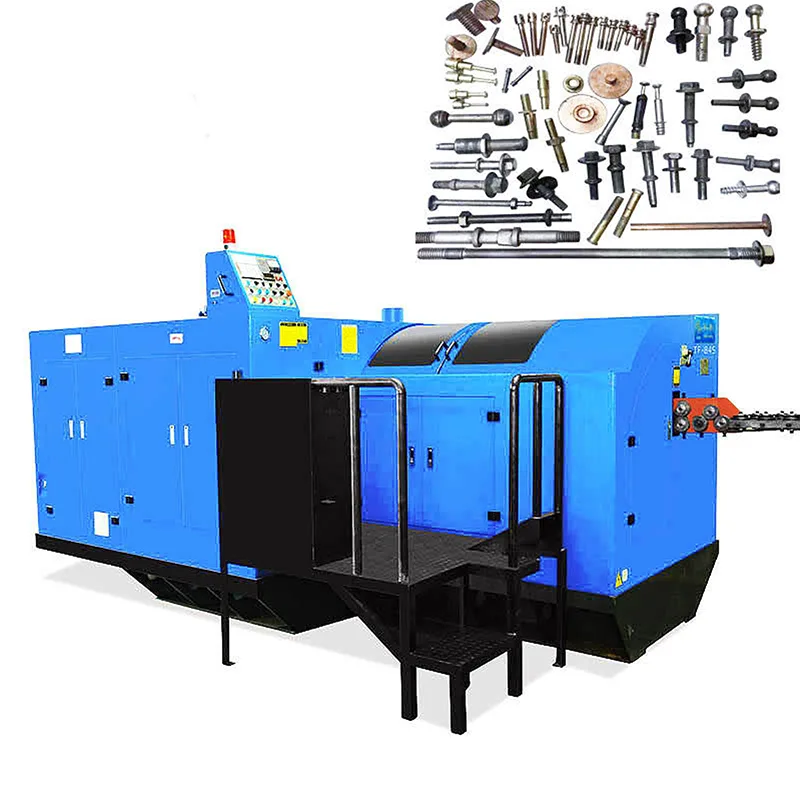

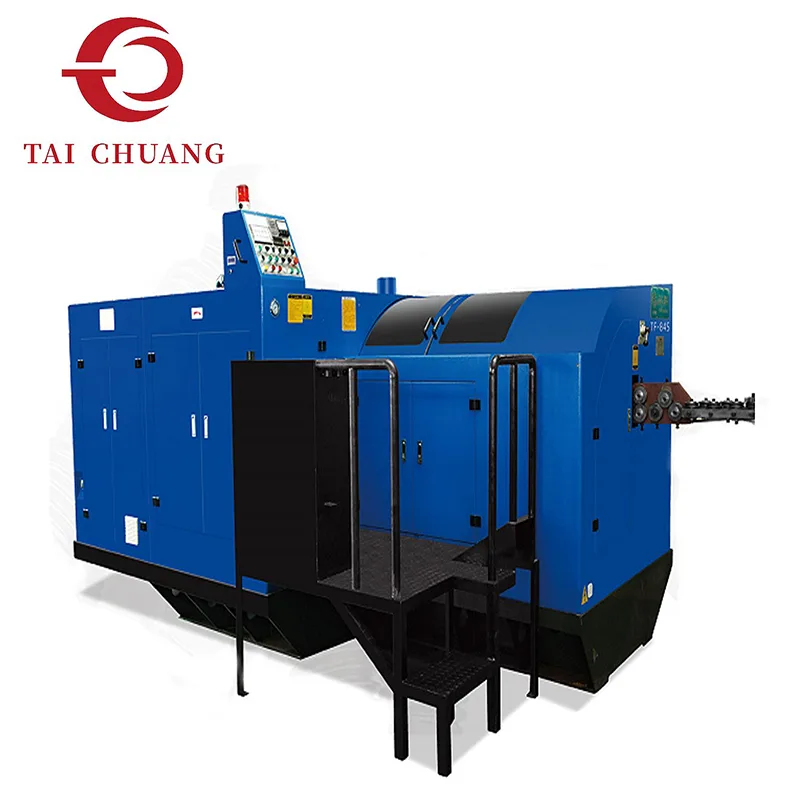

고정밀 볼트 포머

고정밀 볼트 포머는 TAICHUANG의 제품 중 하나이며, 우리는 전문 제조업체입니다. 이 장비는 성형 일관성이 핵심 요구 사항인 냉간 압조 응용 분야에 적합합니다. 안정적인 정렬과 제어된 재료 변형은 균일한 헤드 형상을 지원하는 데 도움이 되므로 이 구성은 반복 가능한 치수와 확장된 생산 실행에 걸쳐 신뢰할 수 있는 성형 정확도를 요구하는 엔지니어링 패스너에 적합합니다.

문의 보내기

제품 설명

신뢰할 수 있는 공장인 TAICHUANG은 다양한 유형의 다중 스테이션 냉간 단조 기계를 보유하고 있으며, 이러한 기계 시리즈는 주로 다단계 또는 어려운 패스너에 사용됩니다. 이 기계 시리즈는 대만 기계의 구조에 따라 설계되었습니다. 기계는 주로 내마모성, 우수한 성능 및 안정적인 생산 특성을 지닌 대만에서 수입된 재료로 만들어졌습니다.

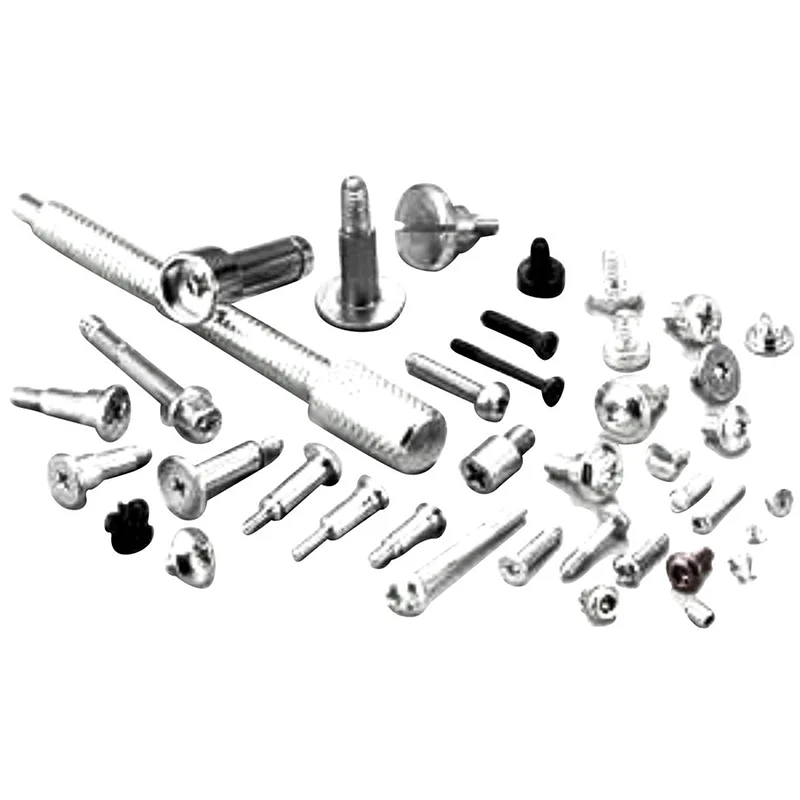

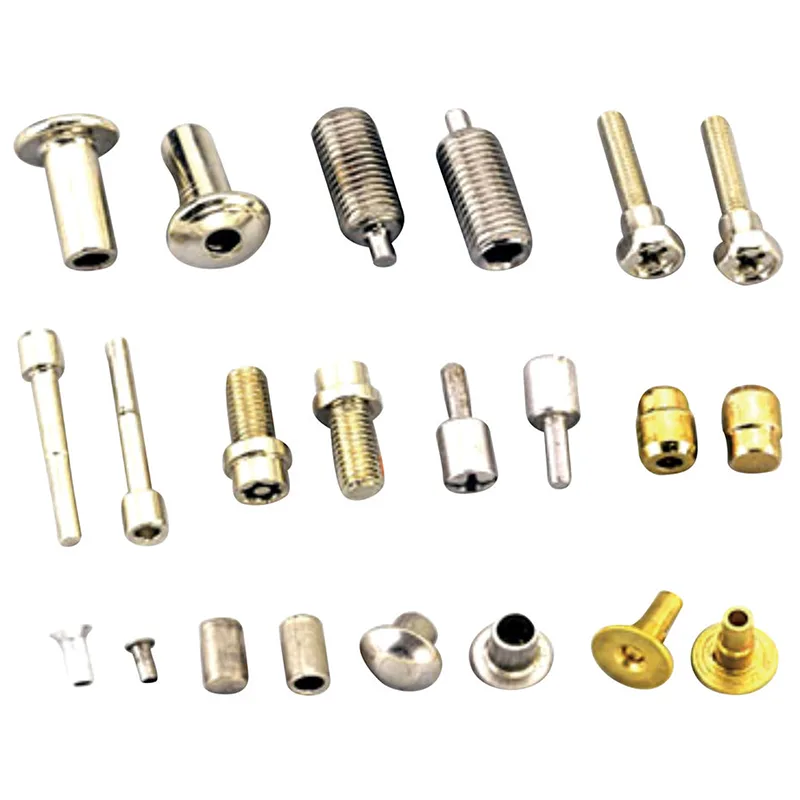

냉간압조 기계 솔루션인 이 구성은 제어된 재료 흐름, 안정적인 헤드 형태 및 향상된 표면 일관성을 지원합니다. 이는 종종 자동차, 기계 및 공학적 체결 시스템에 대해 평가됩니다. TAICHUANG은 품질 일관성과 공정 제어를 우선시하는 고객을 위해 고정밀 볼트 포머를 제공합니다.

제품사양

모델	스테이션 수량/아니요	Max.Blank 직경/mm	최대 공백 길이/mm	컷오프 길이/mm	용량/개/분	메인 다이 직경/mm	펀치 다이 직경/mm	라인 다이 치수/mm	컷오프 다이 직경/mm
TBF-52S	2	Φ5	55	70	100-250	Φ461002	Φ311002	Φ19*32	Φ22*10
TBF-52 확대	2	Φ5	55	70	100-250	Φ46802	Φ311002	Φ19*32	Φ22*10
TBF-53S	3	Φ6	55	70	100-250	Φ461003	Φ311003	Φ19*32	Φ22*10
TBF-53 확대	3	Φ6	55	70	100-250	Φ46803	Φ311003	Φ19*32	Φ22*10
TBF-54 확대	4	Φ6	55	70	100-250	Φ46804	Φ311004	Φ19*32	Φ22*10
TBF-63S	3	Φ8	65	90	100-250	Φ50853	Φ40903	Φ30*45	Φ32*14
TBF-64S	4	Φ8	65	90	100-250	Φ50854	Φ40904	Φ30*45	Φ32*14
TBF-83S	3	Φ10	75	100	100-200	Φ601083	Φ451153	Φ30*55	Φ32*20
TBF-84S	4	Φ10	75	100	100-200	Φ601084	Φ451154	Φ30*55	Φ32*20
TBF-103S	3	Φ12	105	140	100-180	751353	Φ531153	Φ45*70	Φ48*20
TBF-104S	4	Φ12	105	140	100-180	Φ751354	Φ531154	Φ45*70	Φ48*20

모델	스트로크/mm	백업 트립/mm	충전 전/mm	주발동기 힘/kw	양 (LWH)/m	체중/kg
TBF-52S	110	75	20	레벨 8 - 5.5kw	2.401.151.20	2400
TBF-52 확대	100	75	20	레벨 8 - 5.5kw	2.801.201.30	3000
TBF-53S	100	75	20	레벨 8 - 7.5kw	2.401.201.20	2500
TBF-53 확대	100	75	20	레벨 8 - 7.5kw	2.801.251.30	3300
TBF-54 확대	100	75	20	레벨 8 - 7.5kw	2.801.331.30	3500
TBF-63S	110	80	20	레벨 6 - 11kw	2.901.801.50	6000
TBF-64S	110	80	20	레벨 6 - 15kw	2.901.901.55	7200
TBF-83S	150	105	25	레벨 6 - 18.5kw	4.002.501.80	11300
TBF-84S	150	105	25	레벨 6 - 22kw	4.002.601.80	13500
TBF-103S	180	130	25	레벨 6 - 22kw	4.703.301.90	15800
TBF-104S	180	130	25	레벨 6 - 22kw	4.703.301.90	17500
