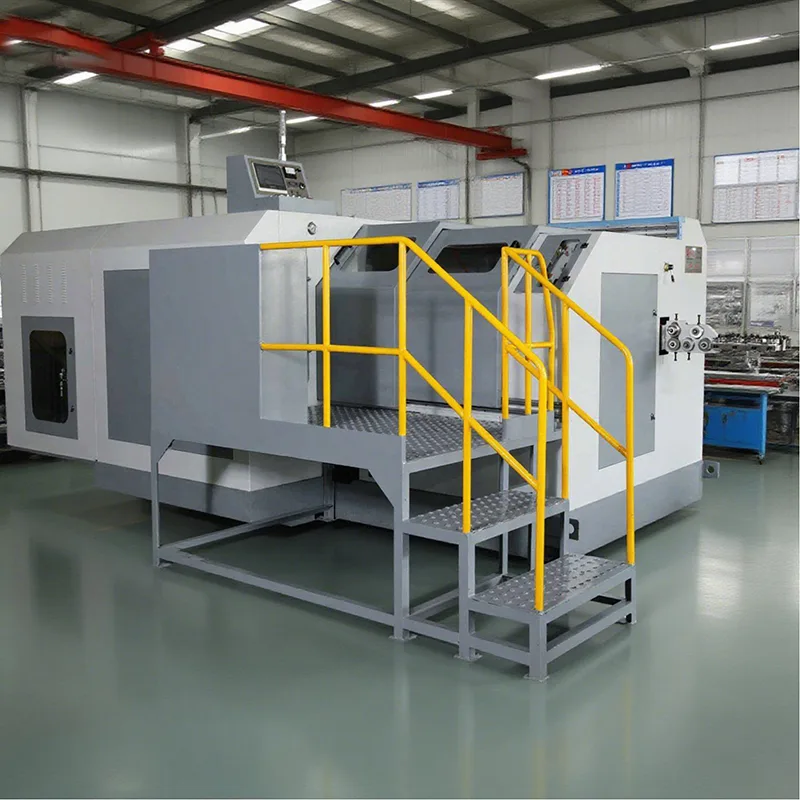

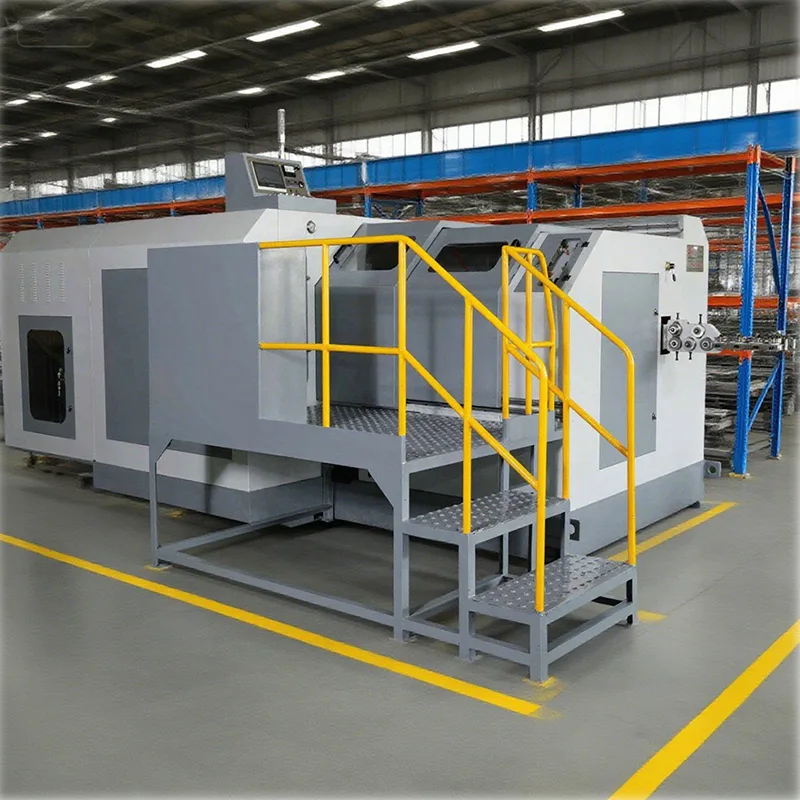

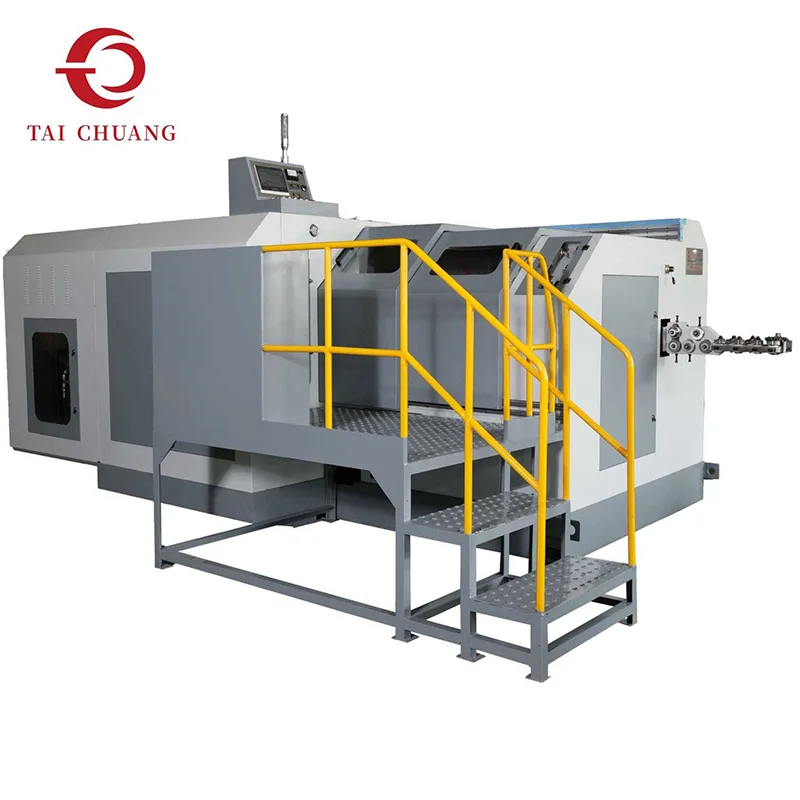

3 스테이션 볼트 포머

냉간압조 기계 카테고리 내에서 중국 제조업체 TAICHUANG이 제공하는 3스테이션 볼트 포머는 표준 볼트 및 패스너 성형 작업에 사용됩니다. 3단계 성형 순서는 원활한 재료 전달과 일관된 헤드 형상을 지원하므로 이 구성은 컴팩트한 기계 레이아웃, 안정적인 작동 및 일반적인 볼트 형상에 대한 안정적인 성형 성능을 중시하는 사용자에게 적합합니다.

문의 보내기

제품 설명

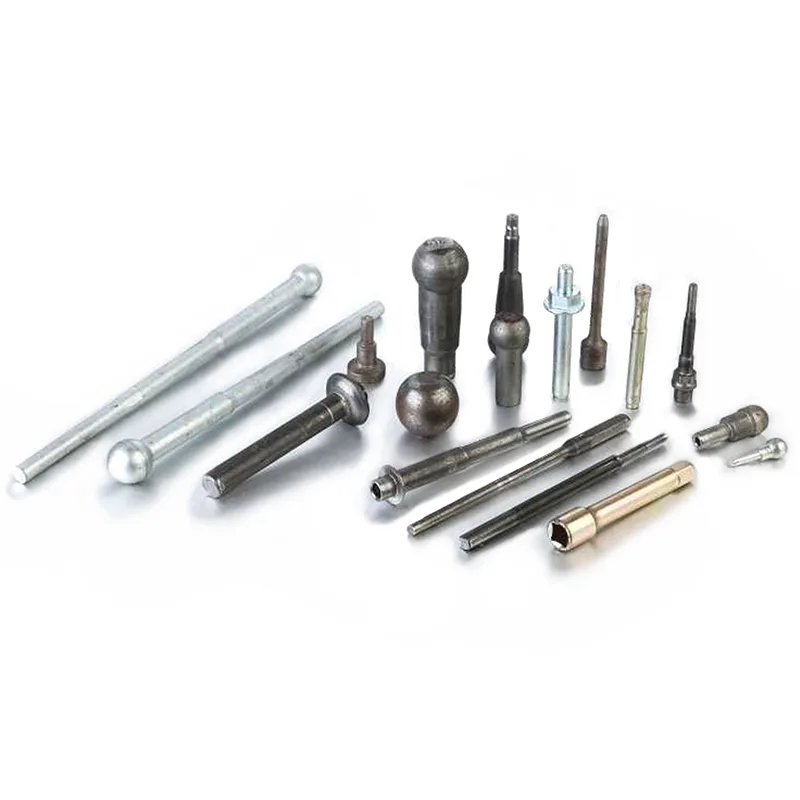

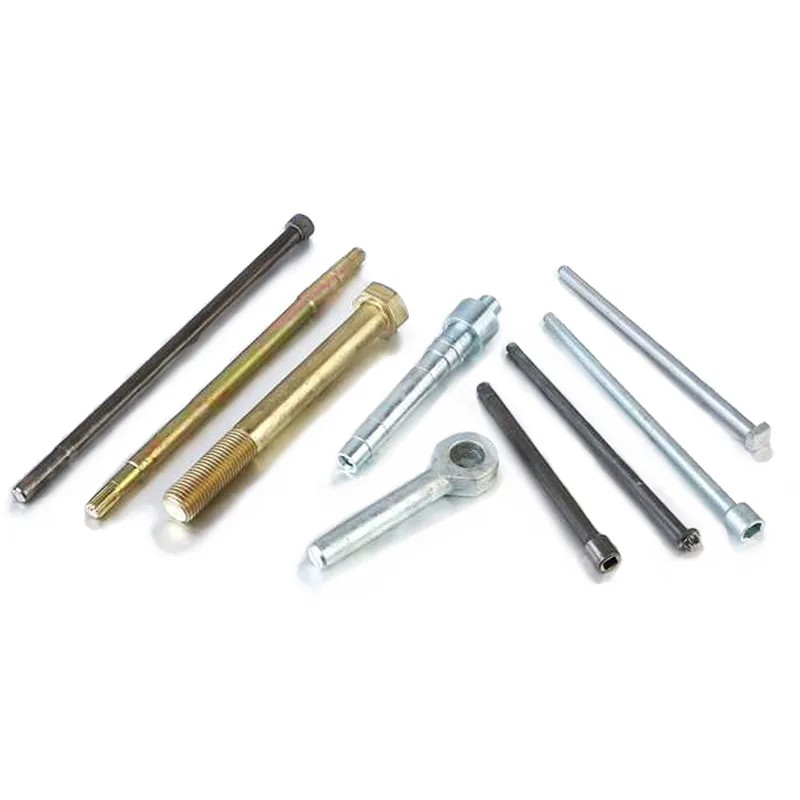

3스테이션 볼트 포머는 냉간압조 기계 카테고리 내에서 가장 일반적으로 선택되는 구성 중 하나입니다. 일반적으로 절단, 사전 성형 및 최종 헤딩을 포함하는 3개의 진행 스테이션을 통해 볼트를 형성합니다. 이 구조를 통해 안정적인 치수 일관성을 유지하면서 기본부터 중간 정도까지 복잡한 볼트 헤드를 효율적으로 형성할 수 있습니다.

매우 복잡한 부품을 위해 설계된 멀티 스테이션 시스템과 달리 3스테이션 레이아웃은 작동의 명확성과 설정의 용이성에 중점을 둡니다. 이는 공정 안정성, 툴링 접근성 및 예측 가능한 성형 결과를 우선시하는 사용자에게 적합합니다.

제품사양

단위	SJBF-42L	SJBF-43L	SJBF-62S(H)	SJBF-63S	SJBF-83S	SJBF-83SL	SJBF-83L	SJBF-103S	SJBF-103L	SJBF-133S	SJBF-133L	SJBF-163S	SJBF-203L
아니요.	2	3	2	3	3	3	3	3	3	3	3	3	3
킬로그램	15,000	15,000	35,000	38,000	65,000	65,000	65,000	80,000	80,000	120,000	120,000	200,000	350,000
mm	Φ6	Φ6	Φ8	Φ8	Φ10	Φ10	Φ10	Φ12	Φ12	Φ15	Φ15	Φ18	Φ22
mm	70	70	85	85	85	100	135	110	195	145	250	200	240
PC/분	180 - 300	180 - 280	140-300	160 - 280	140-250	140-220	90-140	120-180	85-160	90-160	60-110	70-120	50-80
mm	10	10	12	12	20	20	20	20	20	30	30	40	50
mm	65	65	75	75	68	85	115	85	165	115	230	170	220
mm	100	100	110	110	106	140	192	150	280	200	350	260	346
kw	5.5	7.5	7.5	11	15	18.5	18.5	22	22	30	30	55	75
mm	Φ20*30L	Φ20*30L	Φ30*45L	Φ30*45L	Φ53*56L	Φ35*50L	Φ35*50L	Φ45*59L	Φ45*59L	Φ63*69L	Φ55*70L	Φ60*90L	Φ75*120L
mm	Φ32*62L	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*95L	Φ45*115L	Φ45*140L	Φ53*115L	Φ53*112L	Φ60*130L	Φ60*179L	Φ75*185L	Φ90*215L
mm	Φ38*75L	Φ38*75L	Φ50*85L	Φ50*85L	Φ60*80L	Φ60*120L	Φ60*150L	Φ75*108L	Φ75*200L	Φ86*135L	Φ86*265L	Φ100*190L	Φ125*240L
mm	48	48	60	60	70	70	70	90	90	98	110	120	140
센티미터	277125115	277165115	338137115	320200150	360220180	400220190	450220200	410250190	570250230	460260200	780260270	650290250	760300300
톤	3	4	4	7	10	12	14	14	19.5	19.5	31	36	55
mm	M4	2-4	3-6	3-6	5-8	5-8	5-8	6-10	6-10	8-13	8-13	10-18	12-22
mm	6-60	6-60	8-70	8-70	10-60	10-77	20-110	15-75	25-160	20-110	70-210	20-160	20-210
