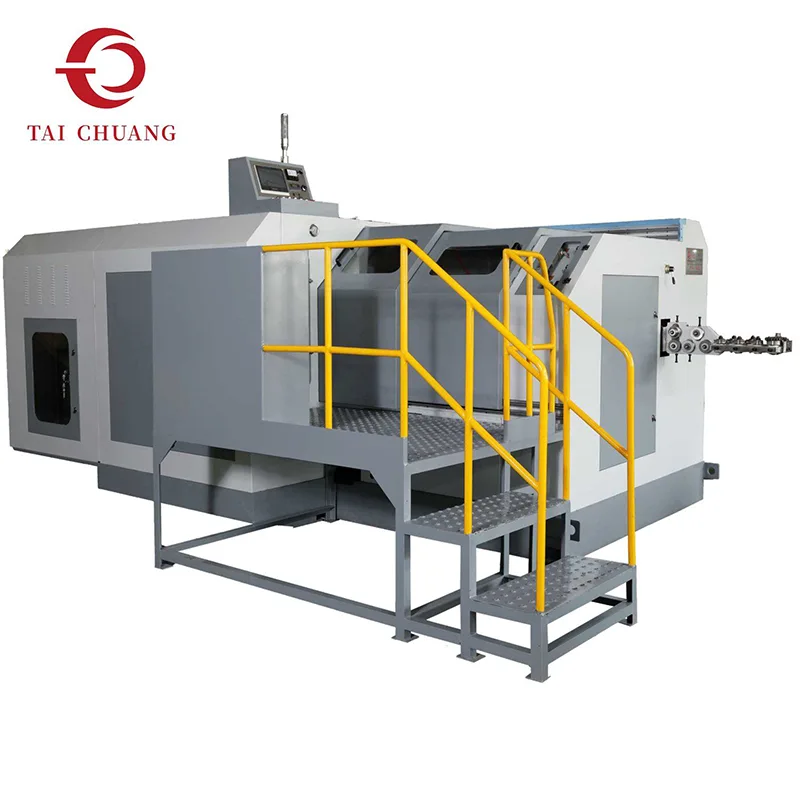

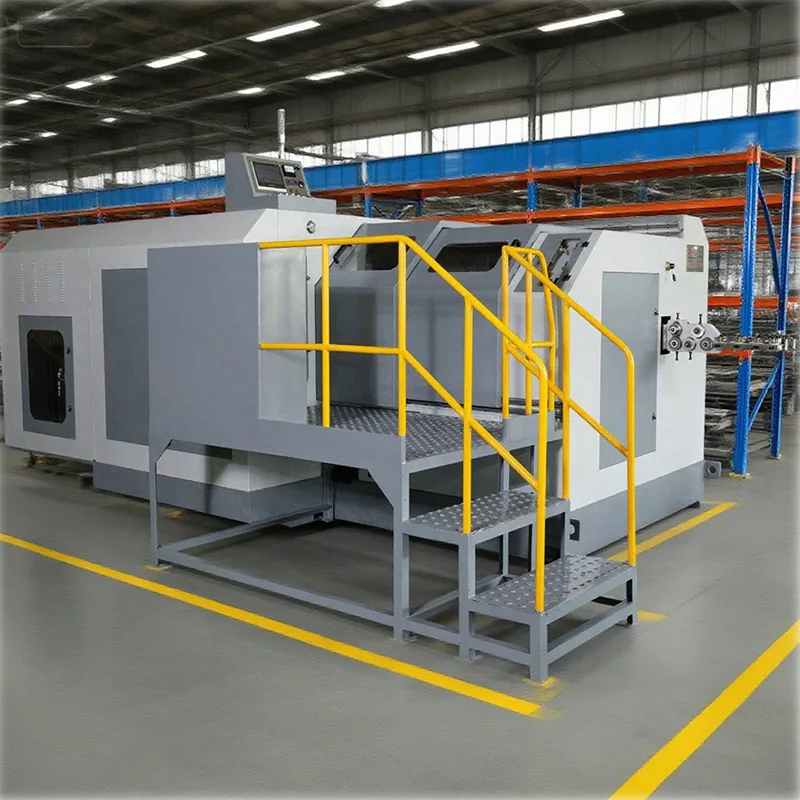

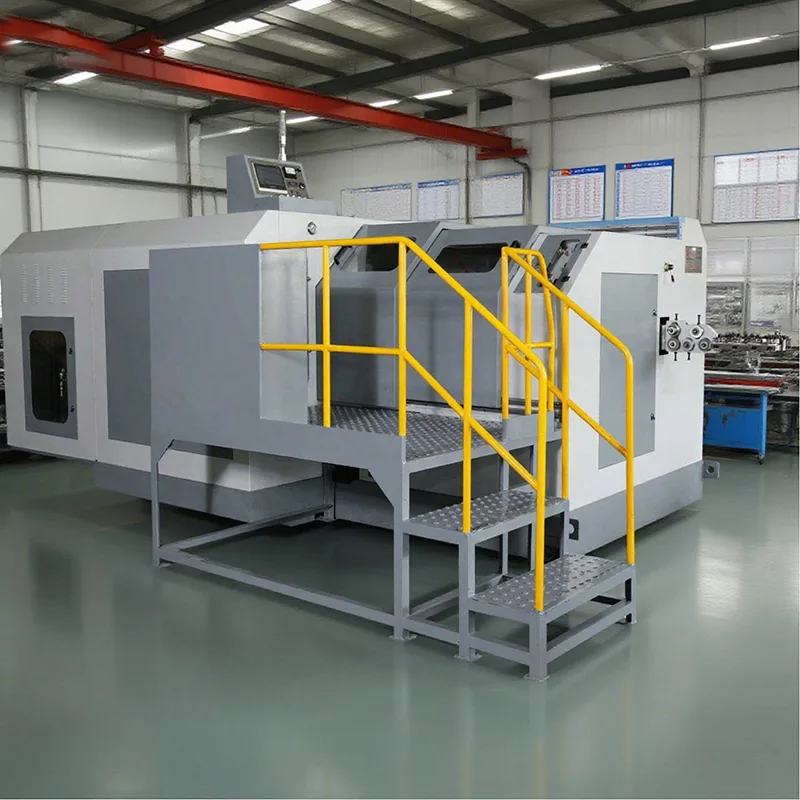

4 스테이션 볼트 포머

콜드 헤딩 기계 제품군의 일부인 TAICHUANG에서 공급하는 4스테이션 볼트 포머는 추가 헤딩 단계를 통해 성형 능력을 확장합니다. 4단계 공정을 통해 보다 점진적인 재료 재분배와 세련된 헤드 모양 형성이 가능하므로 이 구성은 더 정밀한 치수 제어와 더 큰 성형 유연성이 필요한 패스너 설계에 적합합니다. 지금 당사를 공급업체로 선택하고 공장 견적을 받아보세요!

문의 보내기

제품 설명

4-스테이션 볼트 포머는 추가 스테이션 전체에 변형을 분산시켜 성형 공정을 향상시킵니다. 이를 통해 헤딩 중에 재료가 더 점진적으로 흐르게 하여 응력 집중을 줄이고 보다 까다로운 볼트 설계에 대한 모양 일관성을 향상시킵니다.

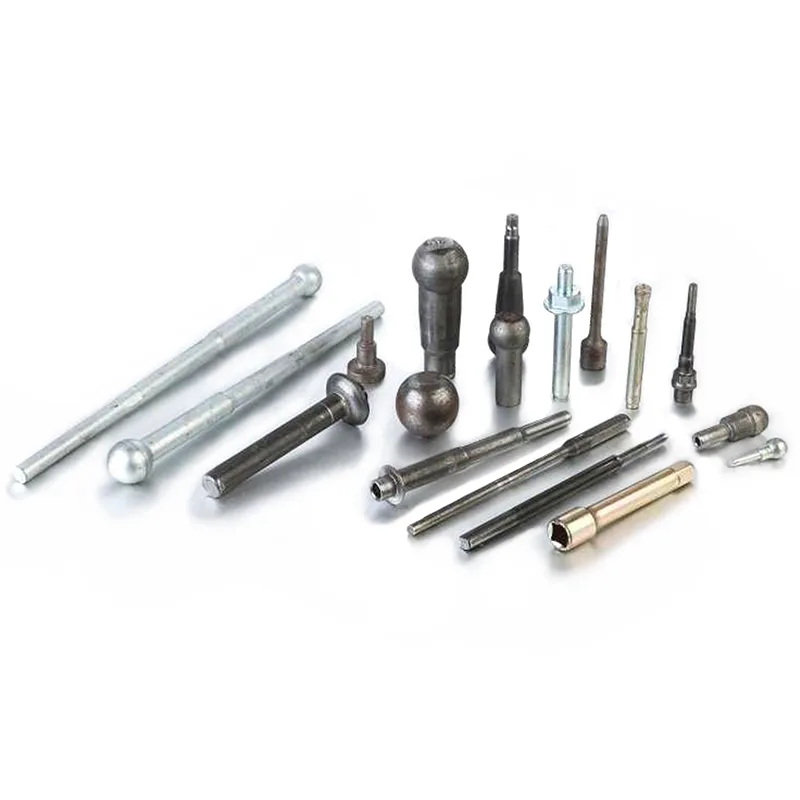

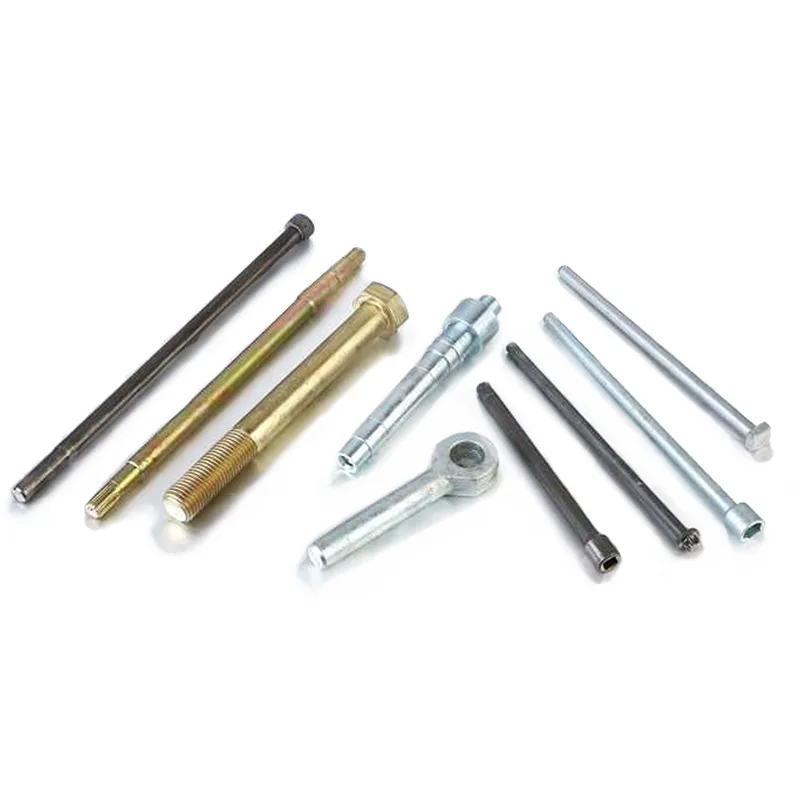

냉간압조 기계 애플리케이션 내에서 추가 스테이션은 툴링 레이아웃 및 성형 로직에서 더 큰 자유를 제공합니다. 이는 3단계 공정 내에서 달성하기 어려운 와셔, 플랜지 또는 특수 윤곽이 있는 볼트 헤드를 지원합니다. 4스테이션 볼트 포머는 변형을 단계별로 제어함으로써 대칭성과 표면 품질을 향상시키는 데 도움을 줍니다.

TAICHUANG은 보다 폭넓은 패스너 설계 호환성이 필요하고 성형 복잡성과 안정적인 생산 동작 사이의 균형을 찾고 있는 구매자를 위해 이 볼트 포머 옵션을 제시합니다.

제품사양

모델	단위	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
단조 스테이션	아니요.	4	4	4	4	4	4
단조력	킬로그램	15000	45000	45000	75000	80000	80000
최대 컷오프 직경	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
최대 컷오프 길이	mm	70	100	145	110	200	230
속도 범위	PC/분	160-250	140-250	80-150	120-220	50-130	60-120
P.K.O 뇌졸중	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
메인 슬라이드 스트로크	mm	100	136	210	140	270	370
메인 모터	kw	11	15	15	22	22	22
컷오프 다이 크기	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
펀치 다이 크기	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
주요 다이 크기	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
다이 피치	mm	48	60	60	80	80	80
기계 치수(L"W"H)	센티미터	277185118.5	350200170	380200170	420230190	560240220	650245220
리프팅 기준 무게	톤	4.5	9	11	13.5	18	22
일반 볼트 크기	mm	2-4	3-6	3-6	5-8	5-8	5-8
공백의 생크 길이	mm	10-60	10-70	25-125	15-77	25-160	70-205

모델	단위	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
단조 스테이션	아니요.	4	4	4	4	4	4
단조력	킬로그램	85000	85000	120000	130000	130000	155000
최대 컷오프 직경	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
최대 컷오프 길이	mm	135	190	145	200	305	450
속도 범위	PC/분	95-160	70-130	100-150	75-120	50-80	32-60
P.K.O 뇌졸중	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
메인 슬라이드 스트로크	mm	190	280	200	270	380	580
메인 모터	kw	30	30	30	37	37	45
컷오프 다이 크기	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
펀치 다이 크기	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
주요 다이 크기	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
다이 피치	mm	94	94	98	110	110	110
기계 치수(L"W"H)	센티미터	450260210	520260230	460270200	530280230	710310260	800350300
리프팅 기준 무게	톤	17	21	22	26	38	50
일반 볼트 크기	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
공백의 생크 길이	mm	15-110	20-160	20-110	25-160	60-270	120-400

모델	단위	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
단조 스테이션	아니요.	4	4	4	4	4	4
단조력	킬로그램	220000	220000	230000	380000	380000	450000
최대 컷오프 직경	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
최대 컷오프 길이	mm	200	350	510	240	360	260
속도 범위	PC/분	70-110	40-70	35-50	50-80	40-65	40-70
P.K.O 뇌졸중	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
메인 슬라이드 스트로크	mm	260	490	670	346	496	330
메인 모터	kw	55	55	75	75	75	110
컷오프 다이 크기	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
펀치 다이 크기	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
주요 다이 크기	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
다이 피치	mm	120	120	120	140	140	160
기계 치수(L"W"H)	센티미터	650310260	870320300	1000320340	760320300	870320320	830430330
리프팅 기준 무게	톤	43	60	80	62	75	105
일반 볼트 크기	mm	10-16	10-16	12-20	12-20	12-20	14-27
공백의 생크 길이	mm	20-160	70-310	150-490	25-210	70-310	35-210

모델	단위	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
단조 스테이션	아니요.	4	4	4	4	4
단조력	킬로그램	450000	450000	600000	600000	900000
최대 컷오프 직경	mm	Φ30	Φ30	Φ38	Φ38	Φ42
최대 컷오프 길이	mm	320	380	400/430	450	500
속도 범위	PC/분	35-65	35-60	30-50	25-45	25-40
P.K.O 뇌졸중	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
메인 슬라이드 스트로크	mm	420	510	520/540	620	656
메인 모터	kw	110	110	132	132	200
컷오프 다이 크기	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
펀치 다이 크기	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
주요 다이 크기	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
다이 피치	mm	160	160	200	200	235
기계 치수(L"W"H)	센티미터	910420350	980420350	1000470460	1100490400	1200500410
리프팅 기준 무게	톤	120	125	170	200	220
일반 볼트 크기	mm	14-27	14-27	24-30	24-30	24-42
공백의 생크 길이	mm	60-260	70-310	60-320/80-350	70-400	150-420
