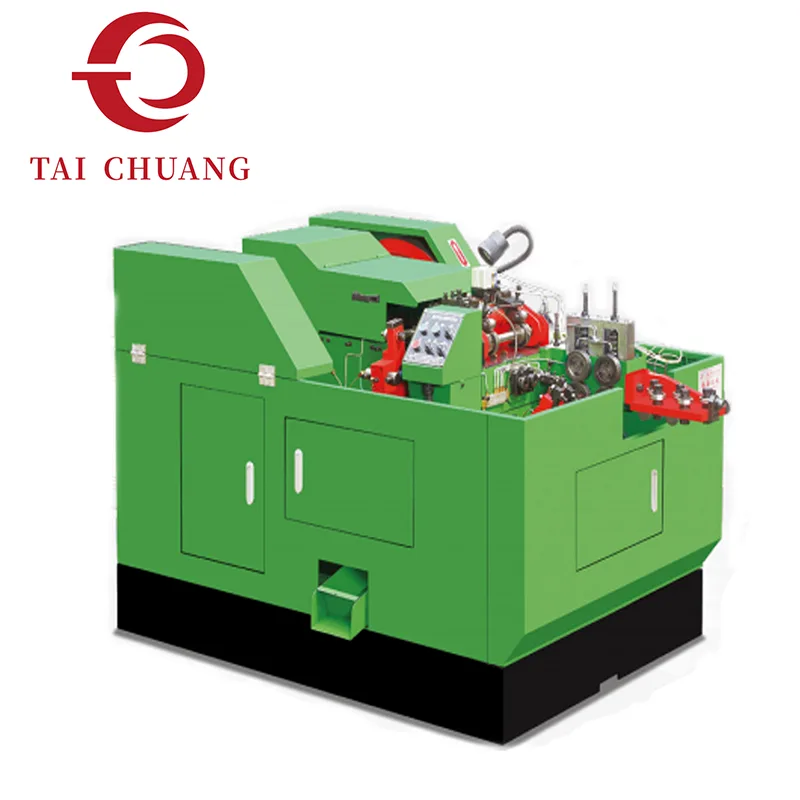

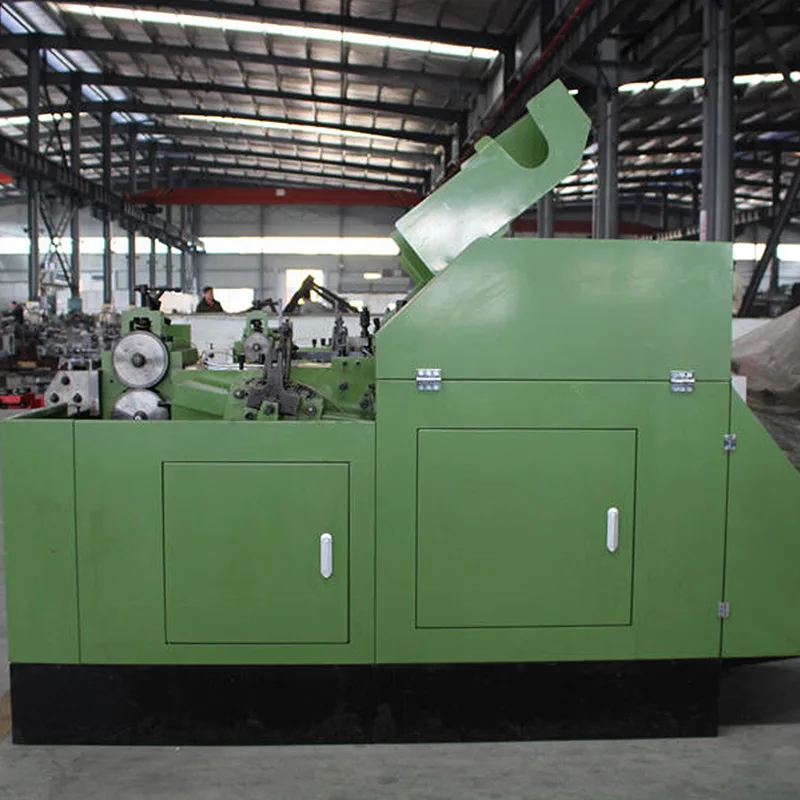

2-다이 2-블로우 냉간 헤딩 기계 구성은 볼트 성형을 두 개의 독립적인 다이 스테이션으로 분리하여 단계적이고 보다 제어된 방식으로 변형이 발생할 수 있도록 합니다. 재료는 먼저 초기 다이 캐비티에서 수집되고 부분적으로 성형된 다음 개선된 형상 정의로 최종 헤드 형성이 완료되는 두 번째 다이로 전송됩니다.
두 개의 다이에 걸쳐 성형 작업을 나누면 집중된 충격 응력을 줄이고 재료 흐름 방향을 더 잘 제어할 수 있습니다. 점진적인 재분배는 단일 다이 시스템에 비해 향상된 헤드 대칭, 더 부드러운 구조 전환 및 더 예측 가능한 치수 일관성을 지원합니다.
이 구성은 볼트 도면에 향상된 공차 제어가 요구되거나 생산 라인이 더 나은 성형 안정성을 달성하기 위해 보급형 장비에서 업그레이드될 때 종종 선택됩니다. 균형 잡힌 구조적 복잡성으로 인해 정밀도와 운영 신뢰성이 공존해야 하는 중대형 제조 환경에 적합합니다.
TAICHUANG은 구조화된 냉간 성형 장비 제품군의 일부로 2-다이 2-블로우 냉간압조 기계 솔루션을 공급하여 하이 스테이지 멀티다이 시스템으로 전환하지 않고도 향상된 형상 제어를 원하는 패스너 생산업체를 지원합니다.
|
모델 |
스테이션 수량/아니요 |
성형력/kg |
최대 컷오프 직경/mm |
최대 컷오프 길이/mm |
용량/개/분 |
P.K.O 스트로크/mm |
K.O 스트로크/mm |
스트로크/mm |
컷오프 다이 직경/mm |
|
YH5-2S |
2 |
38000 |
Φ7.0 |
60 |
110-130 |
16 |
70 |
90 |
Φ19*38 |
|
모델 |
메인 다이 직경/mm |
펀치 다이 직경/mm |
커터 크기/mm |
볼트/mm의 일반 크기 |
블랭크의 생크 길이/mm |
주발동기 힘/kw |
양 (L*W*H)/m |
체중/kg |
|
YH5-2S |
Φ46*95*2 |
Φ31*75*2 |
10*32*80 |
Φ2-7 |
5-50 |
레벨 8 - 3kw |
2.50*1.20*1.15 |
1850 |
다이 분리는 냉간압조 사이클 동안 재료가 흐르는 방식을 변경합니다.
초기 변형은 재료 수집 및 예비 성형이 이루어지는 첫 번째 다이 스테이션에서 처리됩니다. 두 번째 다이로 전송하면 최종 헤드 완성 전에 제어된 개선이 가능합니다.
두 개의 캐비티에 걸친 스테이징 변형은 갑작스러운 응력 집중을 줄이고 구조적 대칭성을 향상시킵니다. 균형 잡힌 힘 진행은 연속 실행 중에 보다 예측 가능한 성형 동작에 기여합니다.
듀얼 다이 조정을 통해 머리 전환과 어깨 영역을 보다 명확하게 정의할 수 있습니다.
자재 흐름을 보다 점진적으로 유도하여 다음을 유지하는 데 도움이 됩니다.
향상된 헤드 동심도
더욱 일관된 두께 분포
표면 변형 흔적 감소
안정적인 치수 반복성
점진적인 형상화는 볼트 도면에 미묘한 기하학적 변형이 포함될 때 특히 유용합니다.
추가 다이 스테이션은 하나의 캐비티에 충격 에너지를 집중시키는 대신 성형 하중의 분산을 향상시킵니다. 이는 다음에 기여합니다.
변형 충격 감소
공구 수명 균형 개선
더 나은 배치 간 균일성
더욱 통제된 포밍 리듬
보급형 냉간압조 장비를 업그레이드하는 생산 환경에서는 공정 안정성 향상을 위해 이 구성을 채택하는 경우가 많습니다.

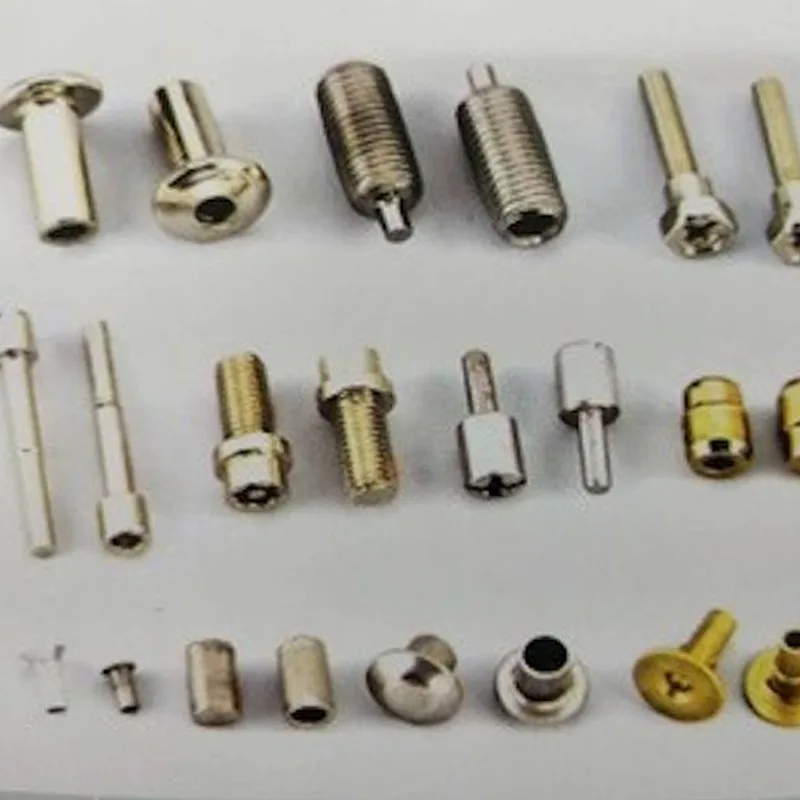

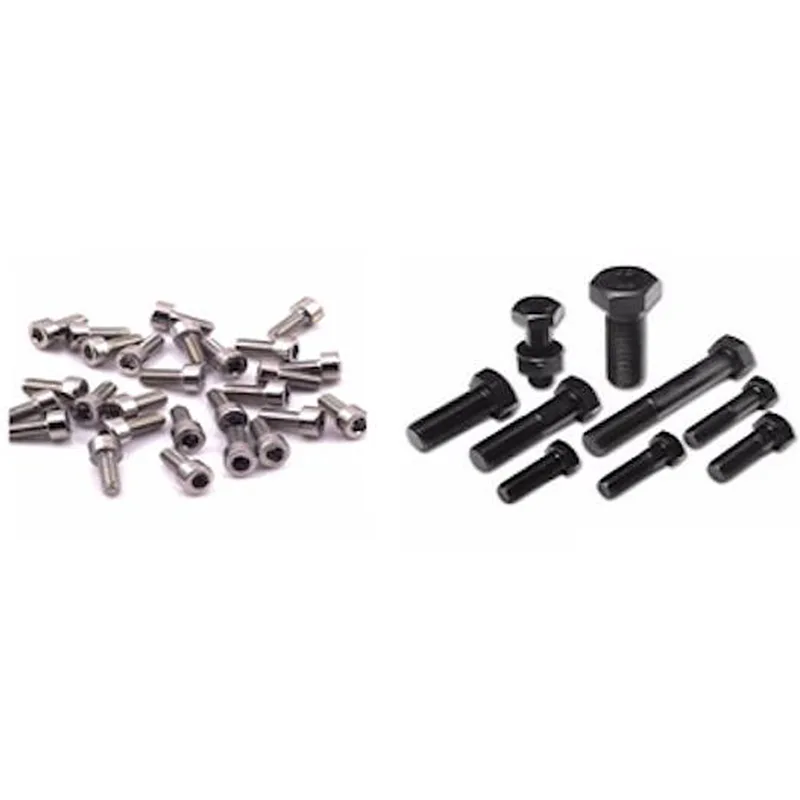

적합 대상:
보다 엄격한 치수 제어가 필요한 자동차 볼트
세련된 헤드 전환 기능을 갖춘 구조용 패스너
중간 정도의 복잡성을 지닌 플랜지 볼트
향상된 기하학적 일관성을 요구하는 산업용 볼트
구성은 단순한 단일 다이 시스템과 다중 다이 복잡도가 높은 기계 간의 격차를 해소합니다.
2-Die 2-Blow 냉간압조 기계의 선택은 다음과 같은 경우에 적합합니다.
헤드 형상에는 보다 제어된 변형이 필요합니다.
단일 다이 시스템은 반복성 한계를 보여줍니다.
재료 강도에는 점진적인 힘 적용이 필요합니다.
생산량은 적당한 구조적 업그레이드를 정당화합니다.
복잡한 패스너에는 추가 다이 또는 블로우 단계가 필요할 수 있지만 듀얼 다이 시스템은 성형 정밀도와 장비 투자 간의 실질적인 균형을 제공합니다.
1. 두 번째 다이는 어떤 실질적인 개선을 제공합니까?
두 번째 다이는 단계적 변형을 허용하여 단일 다이 레이아웃에 비해 헤드 대칭성과 치수 반복성을 향상시킵니다.
2. 기계로 인해 툴링 비용이 크게 증가합니까?
툴링은 적당히 증가하지만 형상 제어가 향상되고 성형 응력이 감소하여 전반적인 공정 효율성이 향상되는 경우가 많습니다.
3. 이 구성이 자동차 등급 볼트에 적합한가요?
듀얼 다이 단계적 성형은 향상된 치수 제어를 지원하여 많은 자동차 패스너 요구 사항에 잘 부합합니다.
4. 변형 분포는 어떻게 재료 무결성을 향상합니까?
두 개의 캐비티에 걸쳐 성형을 확산시키면 갑작스러운 충격 집중이 줄어들어 내부 구조를 보존하는 데 도움이 됩니다.
5. 이 시스템을 연속 생산할 수 있습니까?
안정적인 다이 정렬과 조화로운 블로우 타이밍을 통해 중대형 생산 환경에서 안정적인 작동이 가능합니다.
