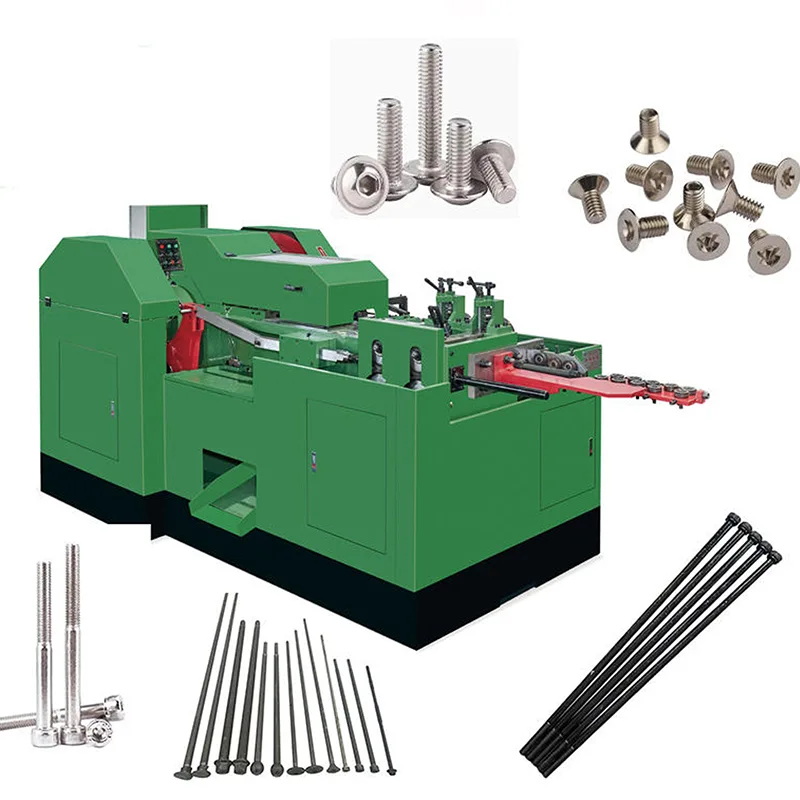

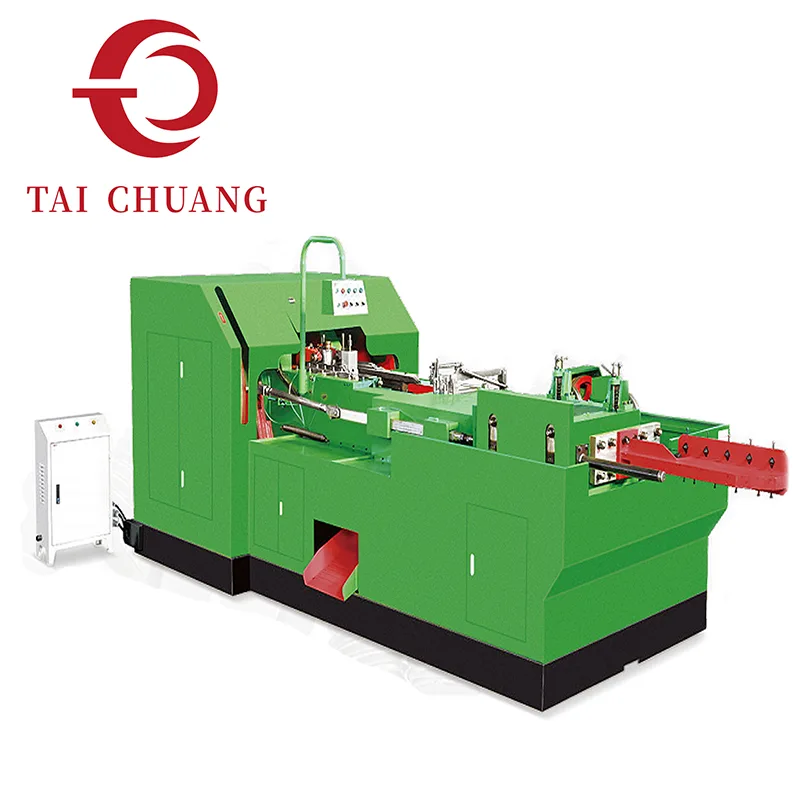

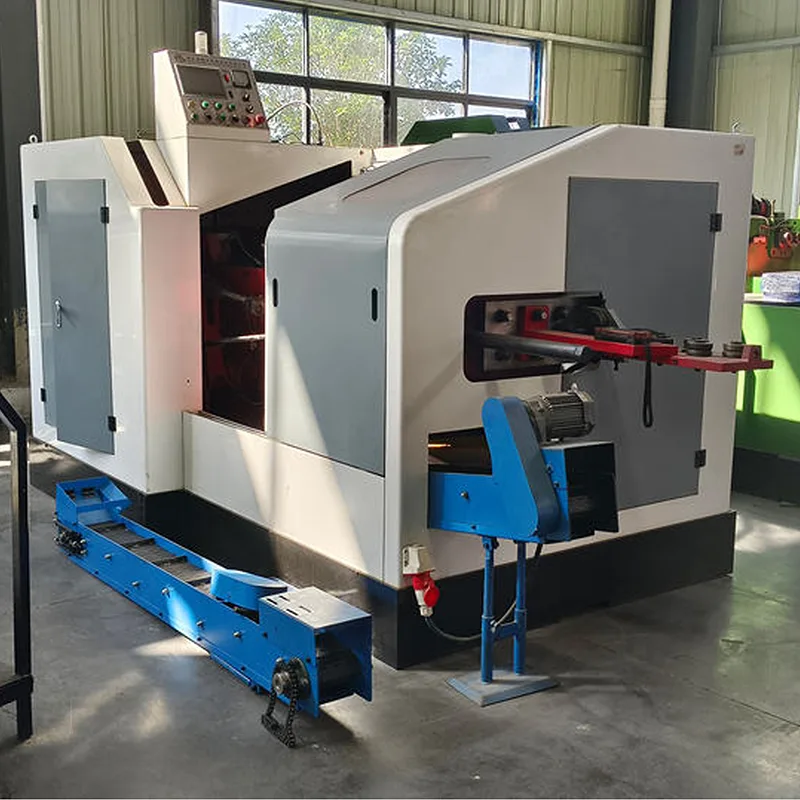

대구경 및 확장 길이 패스너용으로 설계된 이 1다이 2블로우 롱 스트로크 대형 냉간 압조 기계는 단일 다이, 2블로우 구조 내에서 성형 능력을 향상시킵니다. 확장된 스트로크 메커니즘을 통해 연속 사이클에서 제어된 헤드 형태를 유지하면서 재료 변위를 늘리고 생크를 더 길게 형성할 수 있습니다.
중국 공장인 TAICHUANG은 표준 짧은 스트로크 시스템의 성형 범위를 초과하는 대형 볼트와 긴 구조용 패스너를 생산하는 제조업체에 이 견고한 냉간압조 솔루션을 공급합니다. 이 기계는 더 높은 성형 하중 하에서 안정적인 변형 제어, 재료 강도 유지 및 치수 일관성에 중점을 둡니다.
|
모델 |
최대. 공백 직경/mm |
공백 길이/mm |
컷오프 길이/mm |
스트로크/mm |
용량/개/분 |
메인 다이 직경/mm |
초기 펀치 다이 직경/mm |
정확한 펀치 다이 직경/mm |
컷오프 다이 직경/mm |
|
D12-70 |
Φ7.0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7.0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7.0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7.0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7.0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8.0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8.0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
모델 |
커터 크기/mm |
주발동기 힘/kw |
양 (L*W*H)/m |
체중/kg |
|
D12-70 |
16*50*125 |
레벨 6 - 15kw |
4.50*2.00*1.32 |
7900 |
|
D12-150 |
18*60*125 |
레벨 6 - 18.5kw |
5.20*1.90*1.80 |
14000 |
|
D12-200 |
18*60*125 |
레벨 6 - 18.5kw |
5.20*1.90*1.80 |
14300 |
|
D12-250 |
18*60*125 |
레벨 6 - 18.5kw |
5.20*1.90*1.80 |
15000 |
|
D12-300 |
18*60*125 |
레벨 6 - 18.5kw |
5.20*1.90*1.80 |
15800 |
|
D12-450 |
18*60*125 |
레벨 6 - 22kw |
6.50*2.25*2.10 |
20800 |
|
D16-180 |
20*60*125 |
레벨 6 -30kw |
4.40*2.10*1.95 |
20800 |
|
D16-450 |
20*70*125 |
레벨 6 - 22kw |
6.50*2.25*2.10 |
21000 |
스트로크 이동이 길어지면 타격할 때마다 재료 이동이 더 커집니다. 제한된 변위 창 내에서 재료를 압축하는 대신 시스템은 추가 성형 거리를 제공하여 다음을 지원합니다.
롱 생크 볼트 생산
더 큰 직경의 헤드 형성
향상된 금속 흐름 분포
대형 부품의 언더필 위험 감소
2중 블로우 시퀀스는 업세팅과 최종 헤드 성형을 분리하여 더 큰 볼륨의 부품을 성형할 때에도 안정적인 형상을 보장합니다.

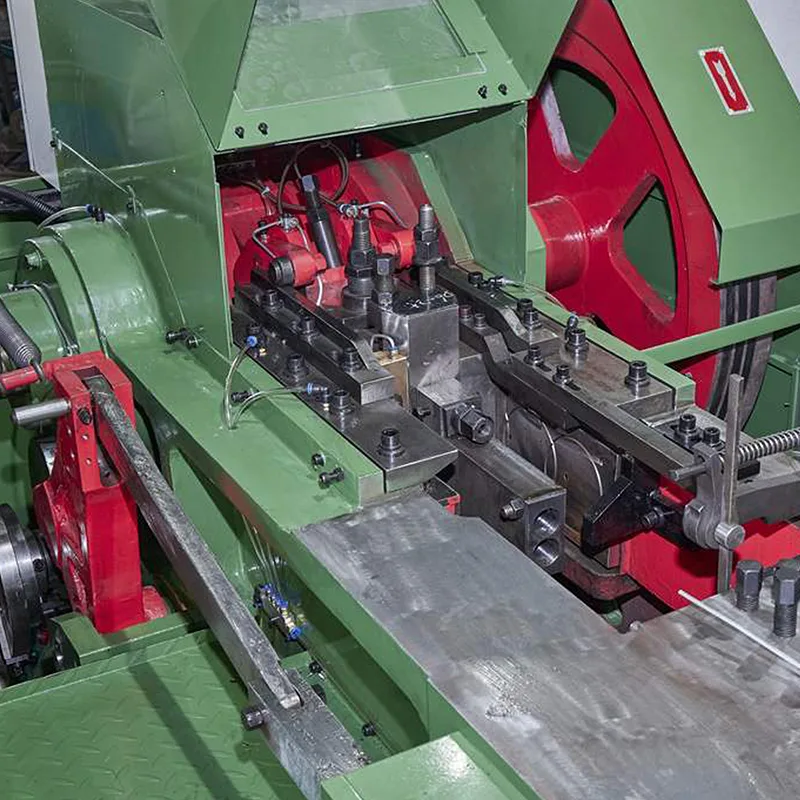

대형 패스너에는 더 강한 프레임 강성과 균형 잡힌 충격 흡수가 필요합니다. 이 1-다이 2-블로우 롱 스트로크 대형 콜드 헤딩 머신은 다음을 사용하여 개발되었습니다.
강화된 기계 프레임 구조
안정적인 크랭크 및 슬라이드 모션 제어
제어된 충격 전달
향상된 정렬 정확도
이러한 구조적 특성은 까다로운 대형 볼트 생산 환경에서 일관된 성능을 지원합니다.
일반적으로 제조에 적용됩니다.
구조용 건설 볼트
중장비 패스너
풍력 앵커 볼트
대구경 산업용 볼트
인프라 엔지니어링 패스너
재료 호환성에는 일반적으로 구조용 응용 분야에 사용되는 탄소강 및 합금강 등급이 포함됩니다.
당사의 1-다이 2-블로우 롱 스트로크 대형 냉간압조기는 일반적으로 다음과 같은 경우에 고려됩니다.
볼트 길이가 표준 스트로크 용량을 초과합니다.
헤드 볼륨이 클수록 더 많은 재료 이동이 필요합니다.
구조용 볼트는 더 높은 성형 안정성을 요구합니다.
생산에는 중대형 직경의 패스너가 포함됩니다.
표준 1-다이 2-블로우 시스템이 용량 한계에 도달함
멀티 다이 복잡한 시스템으로 전환하지 않고도 확장된 성형 범위를 제공합니다.
Q1: 표준 스트로크에 비해 롱 스트로크의 장점은 무엇입니까?
긴 스트로크는 더 큰 재료 변위를 가능하게 하여 더 긴 볼트와 더 큰 헤드 볼륨에 적합합니다.
Q2: 이 기계는 대구경 볼트에만 사용됩니까?
크고 긴 패스너에 최적화되어 있지만 툴링 설정에 따라 중간 크기 부품도 처리할 수 있습니다.
Q3: 긴 스트로크가 치수 정확도에 영향을 줍니까?
적절하게 보정되면 확장된 스트로크로 재료 흐름 제어가 향상되고 대형 부품의 언더필 위험이 줄어듭니다.
