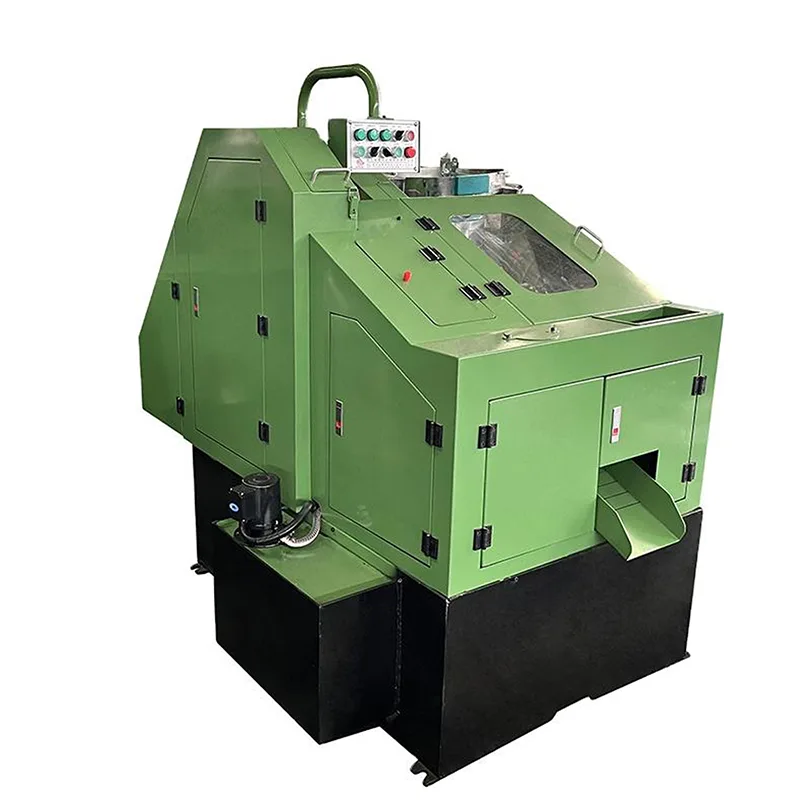

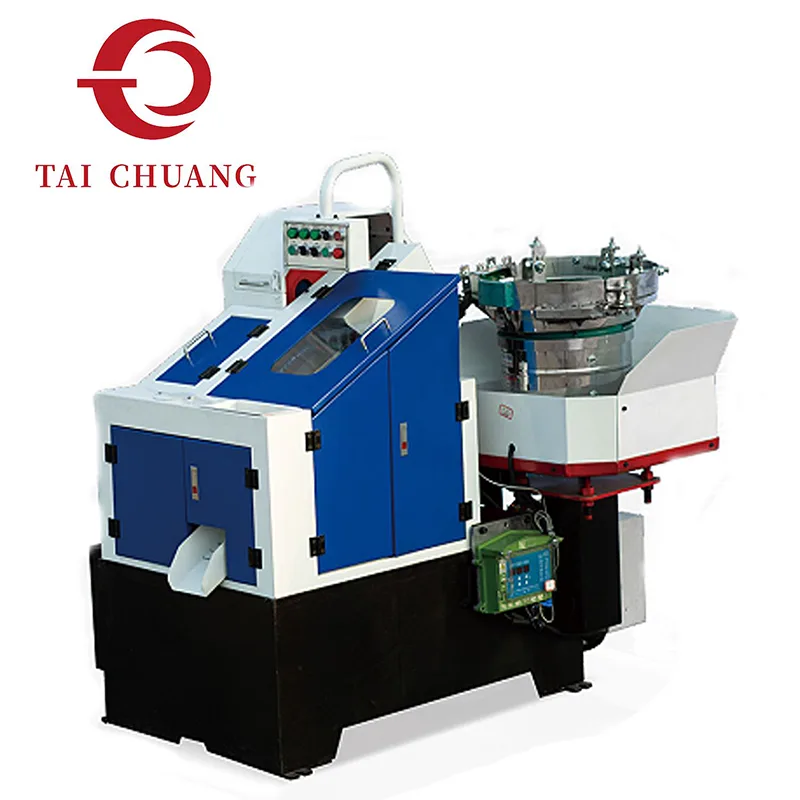

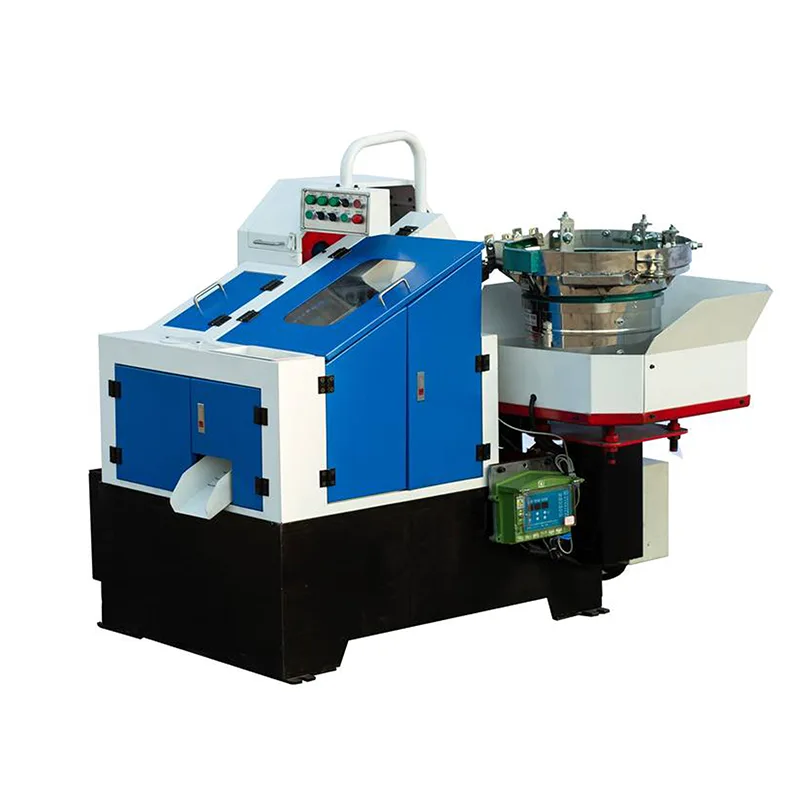

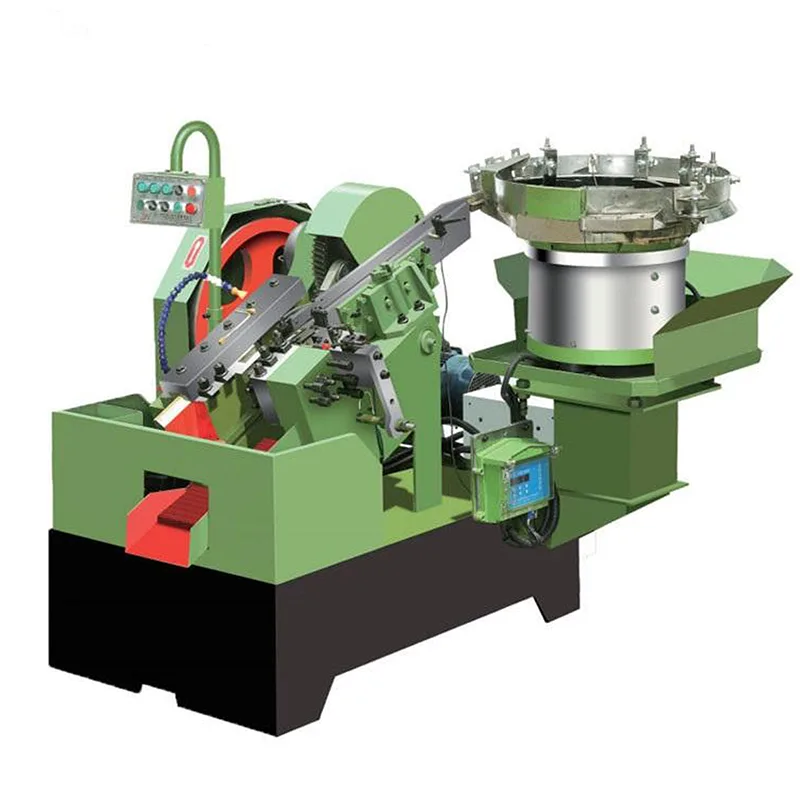

기어 노출형 진동 피더형 스레딩 롤링 기계는 진동 시스템을 사용하여 부품을 롤링 영역으로 질서있게 안내하는 동시에 냉간 압연을 통해 수나사를 형성하도록 설계되었습니다. 진동 피더는 롤링 전에 패스너를 정렬하는 데 도움을 주어 보다 원활한 작업 흐름을 지원하고 무작위 공급 동작을 줄입니다.
기어 노출 구성에서는 변속기 구성요소가 공개적으로 표시되므로 운전자와 유지보수 담당자가 생산 중에 동작, 결합 및 작동 상태를 명확하게 관찰할 수 있습니다. 이러한 구조적 특징은 기계적 투명성과 정기 검사가 중요한 작업장에서 종종 높이 평가됩니다.
| 모델 | 최대 블랭크 직경/mm | 최대 공백 길이/mm | 이동 다이 고정 길이/mm | 용량/개/분 | 주발동기 힘/kw | 양 (L*W*H)/m | 체중/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1.30*0.98*1.30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1.57*1.05*1.50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1.60*1.44*1.55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1.67*1.35*1.50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1.70*1.36*1.50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1.75*1.52*1.50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1.70*1.60*1.30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1.85*1.50*1.20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1.85*1.50*1.25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2.37*2.15*1.62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2.00*1.70*1.35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2.67*1.93*1.60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2.75*2.10*1.65 | 5800 |
공급 안정성은 실 롤링 일관성에 중요한 역할을 합니다. 압연 전에 부품 방향과 흐름을 제어하는 데 도움이 되도록 진동 공급 시스템이 일반적으로 선택됩니다. 부품이 보다 일관된 방식으로 압연 영역에 들어가면 압연 프로세스 자체가 더욱 예측 가능해집니다.
실제 생산 환경에서 진동 공급은 불규칙한 정지를 줄이는 데 도움이 되며 특히 일정한 치수의 표준 패스너를 가공할 때 더욱 부드러운 리듬을 지원합니다.
밀폐형 변속기 설계와 비교하여 기어 노출 구성은 구조적 명확성과 접근성을 강조합니다. 이 스레드 롤링 기계는 간단한 기계적 레이아웃과 일상 작업 중 관찰의 용이성을 우선시하는 구매자가 자주 선택합니다.
디자인은 안정적인 롤링 동작, 반복 가능한 스레드 품질 및 예측 가능한 작동에 중점을 둡니다. 이는 빈번한 매개변수 변경이 필요하지 않고 공정 안정성이 주요 관심사인 응용 분야를 위한 것입니다.

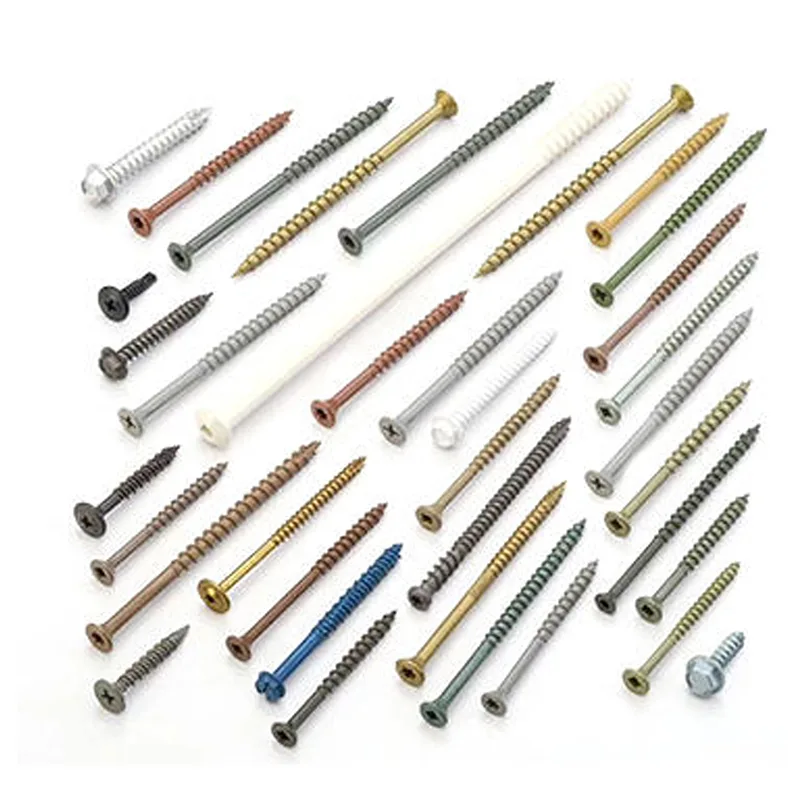

기어가 노출된 이 진동기 피더 유형 스레딩 롤링 기계는 건설 하드웨어, 기계 조립품, 자동차 부품 및 일반 산업 제품에 적용되는 볼트, 나사 및 유사한 패스너에 나사산을 형성하는 데 일반적으로 사용됩니다. 실제 적용 적합성은 소싱 과정에서 검토된 확인된 도면, 재료 유형 및 스레드 디자인을 기반으로 평가됩니다.
해외 배송을 지원하기 위해 수출 표준 포장이 적용됩니다. 기계는 운송 중 손상 위험을 줄이기 위해 단단히 고정되고 보호됩니다. 안전한 적재, 하역 및 현장 취급을 지원하기 위해 표면 보호 및 명확한 라벨링이 사용됩니다.
적절한 포장은 장비가 양호한 상태로 도착하고 설치 준비가 완료되도록 하는 데 중요한 역할을 합니다.
