고속 드릴링 및 태핑 머시닝 센터

신속한 드릴링, 스레딩 및 경밀링 작업을 위한 고속 드릴링 및 태핑 머시닝 센터를 선보이는 전문 장비 공급업체인 TAICHUANG의 효율적인 금속 가공 솔루션입니다. 고효율 생산 환경을 위해 설계된 이 머시닝 센터는 대량의 나사 구멍과 정밀 드릴링이 필요한 금속 부품을 가공할 때 제조업체의 생산성을 향상시키는 데 도움이 됩니다.

문의 보내기

제품 설명

현대 제조 산업에서는 많은 기계 부품에 조립 설계의 일부로 여러 개의 드릴 및 나사 구멍이 필요합니다. 생산량이 많을 때 제조업체에는 일관된 정확도를 유지하면서 드릴링 및 태핑 작업을 신속하게 수행할 수 있는 특수 가공 장비가 필요한 경우가 많습니다. 고속 드릴링 및 태핑 머시닝 센터는 이러한 요구 사항을 충족하도록 설계되었습니다.

이 머시닝 센터는 고속 스핀들 기술과 빠른 축 모션을 통합하여 가공 효율성을 크게 향상시킵니다. 기존 머시닝 센터와 비교하여 드릴링 및 태핑 센터는 빈번한 공구 교환 및 반복적인 구멍 가공 공정이 필요한 작업에 최적화되어 있습니다. 이 기계는 단일 가공 사이클 내에서 드릴링, 리지드 태핑 및 가벼운 밀링을 실행할 수 있습니다.

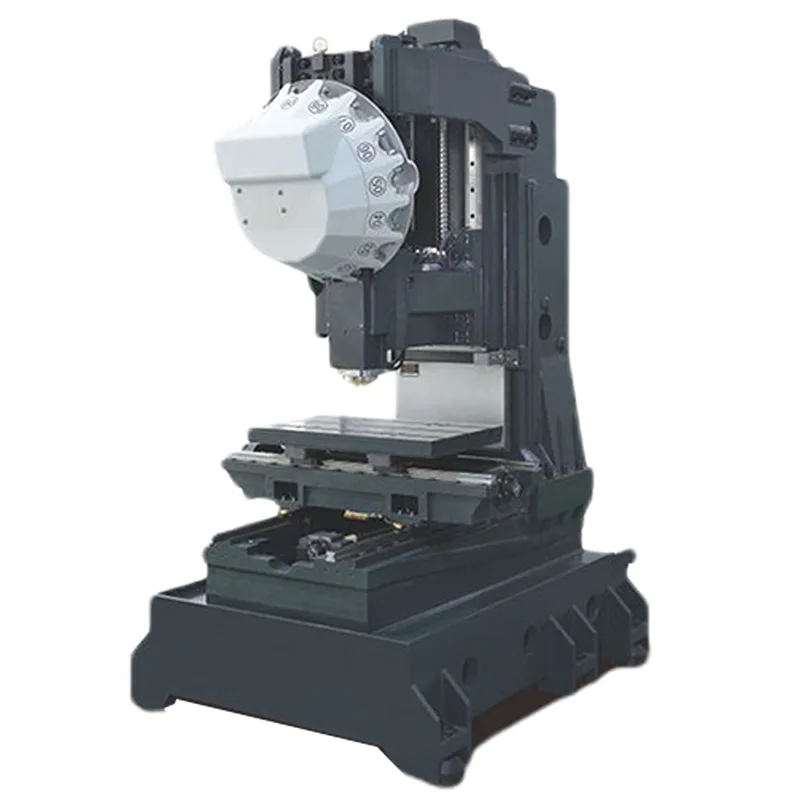

기계의 구조는 높은 스핀들 속도에서 안정적인 작동을 지원하도록 설계되었습니다. 정밀 가이드웨이와 서보 구동 피드 시스템은 원활한 모션 제어를 보장하여 고속 생산 중에 기계가 정확한 위치를 유지할 수 있도록 해줍니다. 자동 공구 교환장치는 가공 작업 중에 드릴링 공구와 태핑 공구 사이를 빠르게 전환하여 효율성을 더욱 향상시킵니다.

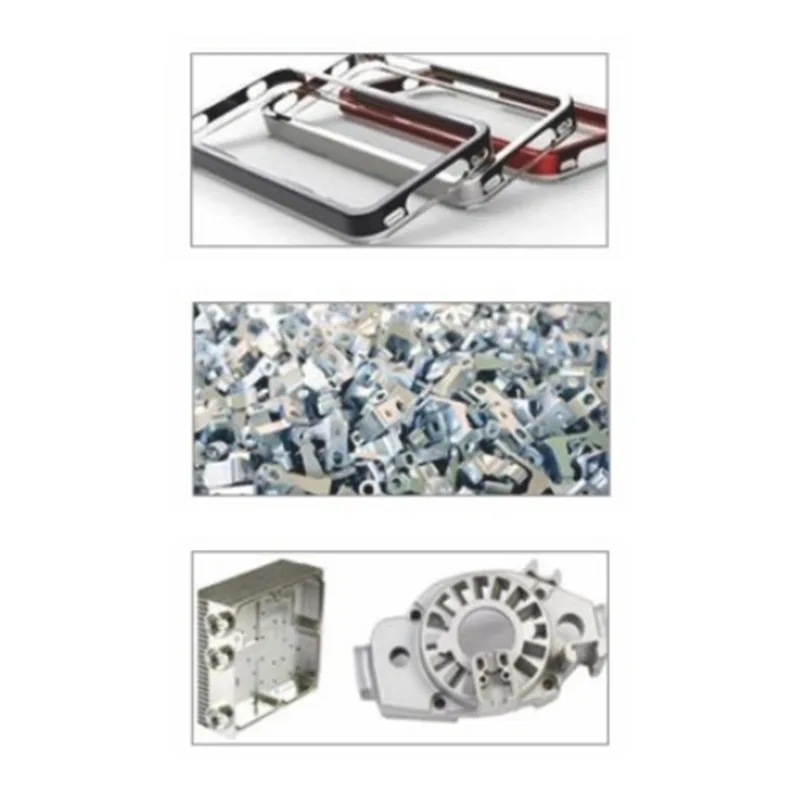

고속 드릴링 및 태핑 머시닝 센터는 효율성과 반복성이 중요한 생산 환경에서 널리 사용됩니다. 수많은 나사 구멍이 있는 기계 부품을 생산하는 제조업체는 처리량을 늘리고 주기 시간을 줄이기 위해 이러한 유형의 장비를 사용하는 경우가 많습니다.

TAICHUANG은 고효율 금속 부품 가공을 위한 신뢰할 수 있는 장비를 찾는 산업 제조업체를 위해 이 드릴링 및 태핑 가공 솔루션을 소개합니다.

제품 사양

모델	단위	RT650/T6	RT850/T8	RT10/T10
뇌졸중
작업 X - 축 스트로크	mm	600	800	1000
작업 Y - 축 스트로크	mm	500	500	500
헤드 Z - 축 스트로크	mm	480	520	520
스핀들 노즈에서 작업대까지의 거리	mm	120 - 600	100 - 740	100 - 740
스핀들 중심에서 기둥까지의 거리	mm	515	546	546
작업대
작업대 크기	mm	650*480	1000*500	1000*500
최대 부하	kg	600	600	600
T - 슬롯 수	-	4	4	4
T - 슬롯 크기	mm	14	14	14
축
스핀들 속도(표준)	분당회전수	20000	20000	20000
스핀들 속도(옵션)	분당회전수	15000/20000	15000/20000	15000/20000
스핀들 파워	kw	3.7/5.5	3.7/5.5	3.7/5.5
스핀들 엔드 사양	-	BT30	BT30	BT30
밥을 먹이다
X,Y - 축 급속 이송	mm/분	48000	48000	48000
Z - 축 급속 이송	mm/분	48000	48000	48000
3축 절단 피드	mm/분	1 - 10000	1 - 10000	1 - 10000
기타
3축 모터 동력	kw	2.4/2.4/3.9	2.4/2.4/3.9	2.4/2.4/3.9
포지셔닝 정확도	mm	±0.005/300	±0.005/300	±0.005/300
반복성	mm	±0.005/300	±0.005/300	±0.005/300
제어 장치	-	1	1	1
절삭유 펌프	HP	8	8	8
전력 요구 사항	크바	5.5	5.5	5.5
공기압 사양	술집	4-5	4-5	4-5
기계 중량	kg	3000	3420	3800
기계 크기	mm	180023002400	230023002500	260023002500
