조각 및 밀링 머시닝 센터

금속 및 비금속 재료의 고속 조각, 정밀 밀링, 미세 표면 처리를 위한 조각 및 밀링 머시닝 센터를 도입한 전문 장비 공급업체인 TAICHUANG의 정밀 가공 솔루션입니다. 이 CNC 가공 시스템은 소형 정밀 부품 및 금형 구조에 대해 상세한 가공 정확도와 고품질 표면 마감이 필요한 산업을 지원하도록 설계되었습니다.

문의 보내기

제품 설명

미세한 표면 세부 사항과 정밀한 미세 가공이 필요한 제조 산업에서는 조각 및 고속 밀링 작업을 위해 설계된 특수 장비에 의존하는 경우가 많습니다. 조각 및 밀링 머시닝 센터는 높은 위치 정확도와 탁월한 표면 품질을 유지하면서 이러한 공정을 효율적으로 수행하기 위해 개발되었습니다.

큰 절삭 부하를 위해 설계된 대형 머시닝 센터와 달리 조각 및 밀링 기계는 정밀도와 높은 스핀들 속도에 중점을 둡니다. 이 기계에는 작은 형상과 복잡한 패턴에 대한 세부적인 절단 작업이 가능한 고속 스핀들 시스템이 장착되어 있습니다. 이러한 기능 덕분에 이 기계는 표면 마감과 치수 정확성이 중요한 정밀 부품 및 금형 생산에 적합합니다.

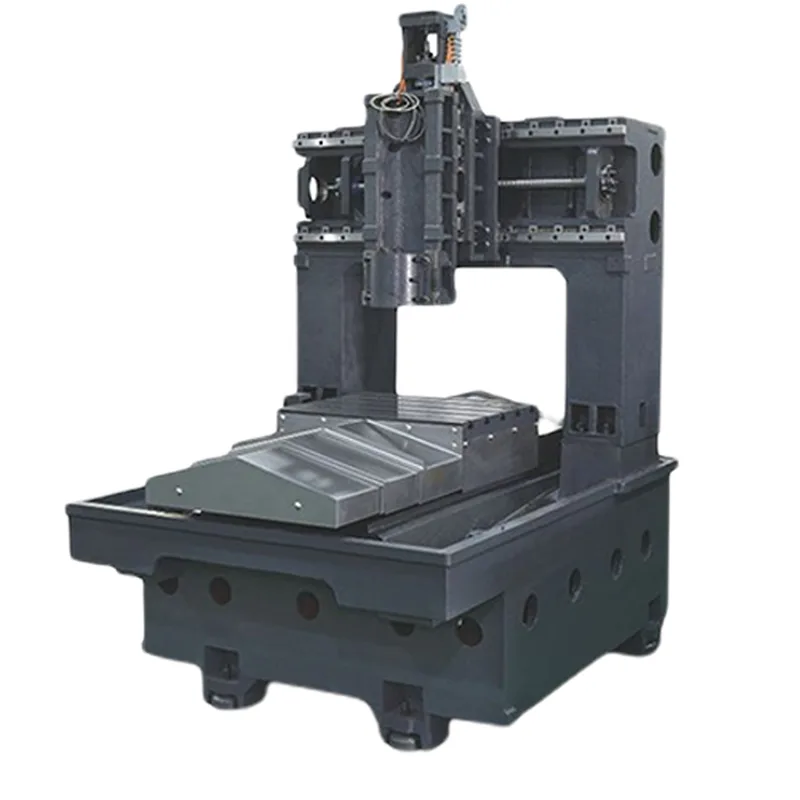

기계 구조는 강성을 유지하면서 부드러운 고속 축 이동을 지원하도록 설계되었습니다. 정밀 선형 가이드웨이와 서보 구동 모션 시스템을 통해 조각 및 밀링 작업 중에 정확한 도구 위치를 지정할 수 있습니다. 이러한 기능은 가공 진동을 줄이고 세부적인 가공 작업 중에 안정적인 절단 성능을 보장하는 데 도움이 됩니다.

조각 및 밀링 머시닝 센터는 정밀 조각, 윤곽 밀링, 마이크로 슬롯 절단 및 표면 마무리를 포함한 다양한 가공 작업을 수행할 수 있습니다. 단일 CNC 시스템 내에서 이러한 기능을 결합함으로써 제조업체는 정밀 가공 세부 사항이 필요한 복잡한 부품을 효율적으로 생산할 수 있습니다.

TAICHUANG은 정밀 부품 제조를 위한 신뢰할 수 있는 장비를 찾는 제조업체를 위해 이 조각 및 밀링 가공 솔루션을 공급합니다.

제품 사양

모델	단위	RD580(5개 - 스핀들 기계)	RD-L650	RD-L870
뇌졸중
작업 X - 축 스트로크	mm	590	600	800
작업 Y - 축 스트로크	mm	320	500	700
헤드 Z - 축 스트로크	mm	320	250	330
스핀들 노즈에서 작업대까지의 거리	mm	160 - 480	150 - 400	140 - 490
스핀들 중심에서 기둥까지의 거리	mm	380	263 - 480	570
작업대
작업대 크기	mm	600*380	600*500	800*700
최대 부하	kg	400	3300	4000
T - 슬롯 수	-	4	5	5
T - 슬롯 크기	mm	14	18	18
축
스핀들 속도(표준)	분당회전수	24000	24000	24000
스핀들 속도(옵션)	분당회전수	24000/36000	24000/36000	24000/36000
스핀들 파워	kw	3.22(2세트) / 2.23(3세트)	5.5/7.5	5.5/7.5
스핀들 엔드 사양	-	ER20	ER25	ER25
밥을 먹이다
X,Y - 축 급속 이송	mm/분	30000	30000	30000
Z - 축 급속 이송	mm/분	30000	30000	30000
3축 절단 피드	mm/분	1 - 10000	1 - 10000	1 - 10000
기타
3축 모터 동력	kw	1.5/1.5/2.6	1.5/1.5/2.6	1.5/1.5/2.6
포지셔닝 정확도	mm	±0.005/300	±0.005/300	±0.005/300
반복성	mm	±0.005/300	±0.005/300	±0.005/300
제어 장치	-	1	1	1
절삭유 펌프	HP	8	8	8
전력 요구 사항	크바	5	5	5
공기압 사양	술집	4 - 5	4 - 5	4 - 5
기계 중량	kg	2000	2000	2000
기계 크기	mm	160021002300	160021002300	160021002300
