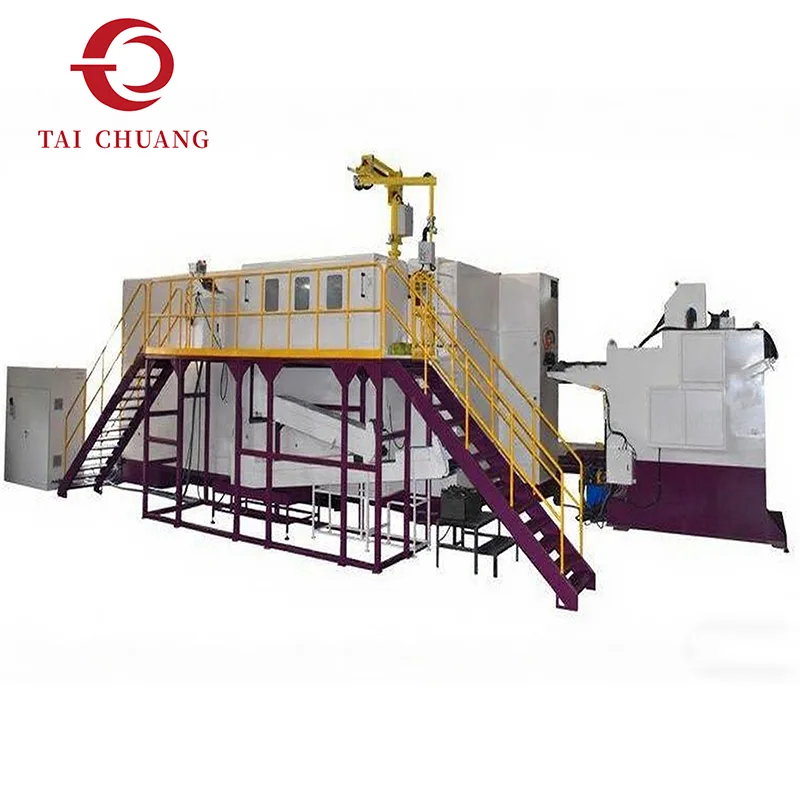

6-Station 부품 냉간압조기

다단계 성형 성능은 전문 제조업체인 TAICHUANG이 산업용 냉간 압조 응용 분야를 위해 제공하는 이 6-스테이션 부분 냉간 압조 기계를 정의합니다. 6개 스테이션 구성은 연속 냉간압조 생산 중에 안정적인 자재 흐름과 제어된 변형을 유지하면서 보다 복잡한 구성 요소 형상을 지원하기 위해 성형 순서를 확장합니다.

문의 보내기

제품 설명

생산 순서에 추가 성형 스테이션을 갖춘 이 6-스테이션 부품 냉간 압조 기계는 더욱 까다로운 부품에 대해 확장된 성형 기능을 제공합니다. 안정적이고 제어된 변형을 통해 복잡한 형상을 점진적으로 형성할 수 있습니다.

작동 중에 금속 와이어나 로드가 일정 길이로 절단되어 각 단계가 성형 공정의 일부를 완료하는 스테이션 사이로 이동됩니다. 6개 스테이션에 걸쳐 변형을 분산시키면 재료 흐름이 향상되고 성형 중 과도한 응력 축적 가능성이 낮아집니다.

TAICHUANG은 표준 냉간 성형 장비가 제공할 수 있는 것 이상의 추가 성형 단계가 필요한 제조업체를 위해 이 냉간 압조 기계를 제공합니다.

제품사양

모델	단위	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
단조 스테이션	아니요.	6	6	6	6
단조력	킬로그램	53,000	95,000	105,000	115,000
최대 컷오프 직경	mm	Φ10	Φ13	Φ13	Φ16
최대 컷오프 길이	mm	100	100	200	133
속도 범위	PC/분	100-160	80-125	50-110	85-140
P.K.O 뇌졸중	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
메인 슬라이드 스트로크	mm	136	140	270	190
메인 모터	kw	18.5	22	30	30
컷오프 다이 크기	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
펀치 다이 크기	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
주요 다이 크기	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
다이 피치	mm	64	80	80	94
기계 차원	센티미터	350240170	420270200	520270200	460300210
리프팅 기준 무게	톤	15	18	21	23
머리의 최대 단조 직경	mm	Φ14	Φ18	Φ18	Φ22
일반 볼트 크기	mm	3-8	5-10	5-10	6-12
공백의 생크 길이	mm	15-70	15-77	30-160	15-110

모델	단위	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
단조 스테이션	아니요.	6	6	6	6	6
단조력	킬로그램	148,000	148,000	150,000	280,000	320,000
최대 컷오프 직경	mm	Φ18	Φ18	Φ18	Φ23	Φ25
최대 컷오프 길이	mm	140	190	300	190	350
속도 범위	PC/분	60-105	60-100	42-75	50-80	30-60
P.K.O 뇌졸중	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
메인 슬라이드 스트로크	mm	200	270	380	274	490
메인 모터	kw	45	37	45	75	75
컷오프 다이 크기	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
펀치 다이 크기	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
주요 다이 크기	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
다이 피치	mm	110	110	110	129	129
기계 차원	센티미터	460310220	550310220	750310260	650360260	870360300
리프팅 기준 무게	톤	30	35	42	56	65
머리의 최대 단조 직경	mm	Φ25	Φ25	Φ25	Φ32	Φ32
일반 볼트 크기	mm	8-14	8-14	8-14	10-18	10-18
공백의 생크 길이	mm	20-110	20-160	60-270	20-160	70-310

모델	단위	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
단조 스테이션	아니요.	6	6	6	6	6
단조력	킬로그램	420,000	420,000	480,000	500,000	520,00
최대 컷오프 직경	mm	Φ30	Φ30	Φ32	Φ36	Φ36
최대 컷오프 길이	mm	240	360	420	280	380
속도 범위	PC/분	40-65	40-60	30-60	30-60	30-55
P.K.O 뇌졸중	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
메인 슬라이드 스트로크	mm	346	496	560	330	510
메인 모터	kw	90	90	110	110	132
컷오프 다이 크기	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
펀치 다이 크기	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
주요 다이 크기	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
다이 피치	mm	140	140	140	160	160
기계 차원	센티미터	800380320	870354320	1000390340	900470350	980470350
리프팅 기준 무게	톤	90	95	105	135	145
최대 단조 직경 헤드	mm	Φ44	Φ44	Φ44	Φ50	Φ50
일반 볼트 크기	mm	12-22	12-20	12-20	16-30	16-28
공백의 생크 길이	mm	30-210	100-310	60-360	35-220	60-310

모델	단위	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
단조 스테이션	아니요.	6	6	6	6
단조력	킬로그램	660,000	700,000	730,000	1,300,000
최대 컷오프 직경	mm	Φ36	Φ41	Φ45	Φ55
최대 컷오프 길이	mm	320	320	400	460
속도 범위	PC/분	30-50	30-50	27-50	26-40
P.K.O 뇌졸중	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
메인 슬라이드 스트로크	mm	450	450	520	650
메인 모터	kw	160	185	200	375
컷오프 다이 크기	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
펀치 다이 크기	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
주요 다이 크기	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
다이 피치	mm	190	200	200	270
기계 차원	센티미터	950520450	950520450	1010520460	1360620500
리프팅 기준 무게	톤	170	200	220	380
최대 단조 직경 헤드	mm	Φ70	Φ80	Φ80	Φ90
일반 볼트 크기	mm	16-27	20-30	24-36	30-42
공백의 생크 길이	mm	50-260	50-260	60-320	80-350
