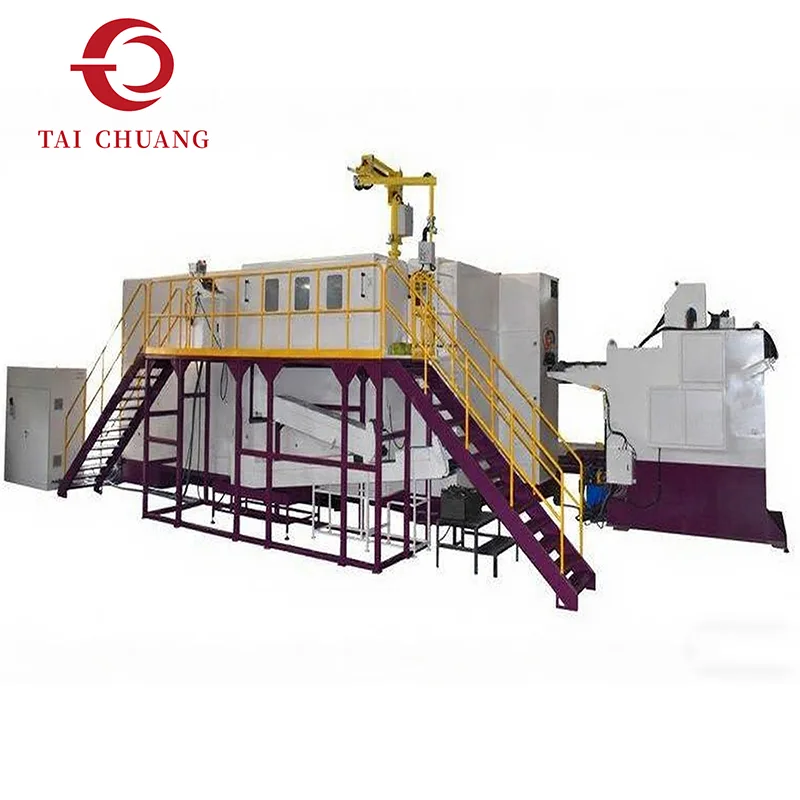

5-스테이션 부품 냉간 압조 기계는 기본 2-다이 또는 3-스테이션 시스템의 기능을 초과하는 복잡한 금속 부품 성형을 위해 설계되었습니다. 5개의 독립적인 성형 단계에 걸쳐 변형을 분산함으로써 이 다중 스테이션 냉간압조 기계는 제어된 자재 흐름과 향상된 형상 반복성을 보장합니다.
전문 냉간압조 기계 공급업체인 TAICHUANG은 성형 정밀도, 기계 내구성 및 장기적인 생산 안정성의 균형을 이루는 산업용 냉간압조 장비를 만드는 데 중점을 두고 있습니다. 이 모델은 자동차 부품, 산업용 부품, 엔지니어링 금속 부품을 생산하는 제조업체에 적합합니다.
|
모델 |
단위 |
SJBP-65S |
SJBP-85S |
SJBP-105S |
SJBP-135L |
SJBP-135UL |
|
단조 스테이션 |
아니요. |
5 |
5 |
5 |
5 |
5 |
|
단조력 |
킬로그램 |
48000 |
85000 |
98000 |
145000 |
155000 |
|
최대 컷오프 직경 |
mm |
Φ8 |
Φ11 |
Φ13 |
Φ16 |
Φ18 |
|
최대 컷오프 길이 |
mm |
100 |
110 |
140 |
190 |
450 |
|
속도 범위 |
PC/분 |
120-200 |
95-160 |
90-140 |
60-100 |
32-55 |
|
P.K.O 뇌졸중 |
mm |
20 |
26 |
30 |
30 |
60 |
|
K.O.Stroke |
mm |
80 |
90 |
115 |
165 |
420 |
|
메인 슬라이드 스트로크 |
mm |
136 |
140 |
190 |
270 |
280 |
|
메인 모터 |
kw |
15 |
22 |
30 |
37 |
45 |
|
컷오프 다이 크기 |
mm |
Φ30*45L |
Φ35*50L |
Φ45*59L |
Φ63*69L |
Φ58*80L |
|
펀치 다이 크기 |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
|
주요 다이 크기 |
mm |
Φ50*110L |
Φ60*120L |
Φ75*135L |
Φ86*190L |
Φ86*450L |
|
다이 피치 |
mm |
60 |
80 |
94 |
110 |
110 |
|
기계 치수(L*"W"*H) |
센티미터 |
350*220*170 |
420*250*190 |
450*280*210 |
560*300*220 |
800*300*220 |
|
리프팅 기준 무게 |
톤 |
11 |
15 |
19 |
31 |
55 |
|
일반 볼트 크기 |
mm |
3-6 |
5-8 |
6-10 |
8-14 |
8-14 |
|
공백의 생크 길이 |
mm |
10-70 |
15-77 |
15-110 |
20-160 |
120-400 |
|
모델 |
단위 |
SJBP-165S |
SJBP-205L |
SJBP-205LL |
SJBO-205LL |
SJBP-305L |
|
단조 스테이션 |
아니요. |
5 |
5 |
5 |
5 |
5 |
|
단조력 |
킬로그램 |
220000 |
380000 |
380000 |
480000 |
600000 |
|
최대 컷오프 직경 |
mm |
Φ23 |
Φ25 |
Φ25 |
Φ32 |
Φ36 |
|
최대 컷오프 길이 |
mm |
190 |
240 |
360 |
380 |
420 |
|
속도 범위 |
PC/분 |
50-90 |
40-70 |
40-60 |
30-55 |
25-45 |
|
P.K.O 뇌졸중 |
mm |
40 |
50 |
50 |
50 |
60 |
|
K.O.Stroke |
mm |
170 |
220 |
325 |
320 |
380 |
|
메인 슬라이드 스트로크 |
mm |
274 |
346 |
496 |
510 |
580 |
|
메인 모터 |
kw |
55 |
75 |
75 |
110 |
132 |
|
컷오프 다이 크기 |
mm |
Φ75*100L |
Φ75*120L |
Φ75*120L |
Φ99*150L |
Φ118*180L |
|
펀치 다이 크기 |
mm |
Φ75*185L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ140*300L |
|
주요 다이 크기 |
mm |
Φ180*200L |
Φ125*240L |
Φ125*345L |
Φ148*355L |
Φ168*420L |
|
다이 피치 |
mm |
129 |
140 |
140 |
160 |
180 |
|
기계 치수(L*"W"*H) |
센티미터 |
650*340*260 |
760*350*300 |
870*350*320 |
1000*460*450 |
1100*490*480 |
|
리프팅 기준 무게 |
톤 |
50 |
75 |
95 |
140 |
200 |
|
일반 볼트 크기 |
mm |
10-16 |
12-20 |
12-20 |
16-27 |
18-36 |
|
공백의 생크 길이 |
mm |
20-160 |
25-210 |
100-310 |
60-310 |
70-350 |
5개의 성형 스테이션을 사용하면 과도한 단일 단계 변위를 통하지 않고 금속 블랭크를 점진적으로 성형할 수 있습니다. 이는 응력 집중을 줄이고 내부 섬유 정렬을 향상시킵니다.
주요 형성 기능은 다음과 같습니다.
다중 직경 전환
숄더포밍
부분 돌출 기능
계단식 샤프트 형상
제어된 캐비티 개발
하부 스테이션 냉간 압조 기계와 비교하여 이 5-스테이션 부분 냉간 압조 기계는 효율적인 사이클 시간을 유지하면서 형상 제어를 향상시킵니다.
안정적인 다단계 변형 제어
향상된 치수 일관성
복잡한 형상의 균열 위험 감소
균형 잡힌 툴링 부하 분산
중대량 생산에 적합
이 산업용 냉간압조 기계는 신뢰성과 반복성이 중요한 연속 생산 라인을 위해 설계되었습니다.
너트태핑기계 및 냉간압조설비 전문업체
정밀 중심의 산업 제조 솔루션에 중점을 두고 있습니다.
글로벌 패스너 및 금속 부품 제조업체에 서비스를 제공한 경험
안정적인 생산 성과 강조
수출 시장을 위한 구조화된 기계 구성
TAICHUANG은 중국에서 신뢰할 수 있는 냉간 압조 기계 솔루션을 찾는 제조업체에 전문적인 지원을 제공합니다.
Q1. A의 장점은 무엇인가요?5-Station Part 냉간압조기?
5단계에 걸쳐 점진적인 변형이 가능해 복잡한 부품의 치수 제어가 향상됩니다.
Q2: 이 기계는 자동차 부품 생산에 적합합니까?
예, 특히 다단계 성형이 필요한 구조 및 엔지니어링 자동차 부품의 경우 그렇습니다.
Q3: 3스테이션 머신과 비교하면 어떤가요?
추가 스테이션은 형상 유연성을 향상시키고 스테이지당 성형 응력을 줄입니다.
Q4: 대량 생산을 지원할 수 있나요?
예, 지속적인 산업 제조 환경을 위해 설계되었습니다.
Q5: TAICHUANG은 제조업체인가요, 아니면 공급업체인가요?
TAICHUANG은 글로벌 시장에 산업용 냉간 압조 기계와 너트 태핑 장비를 공급합니다.
