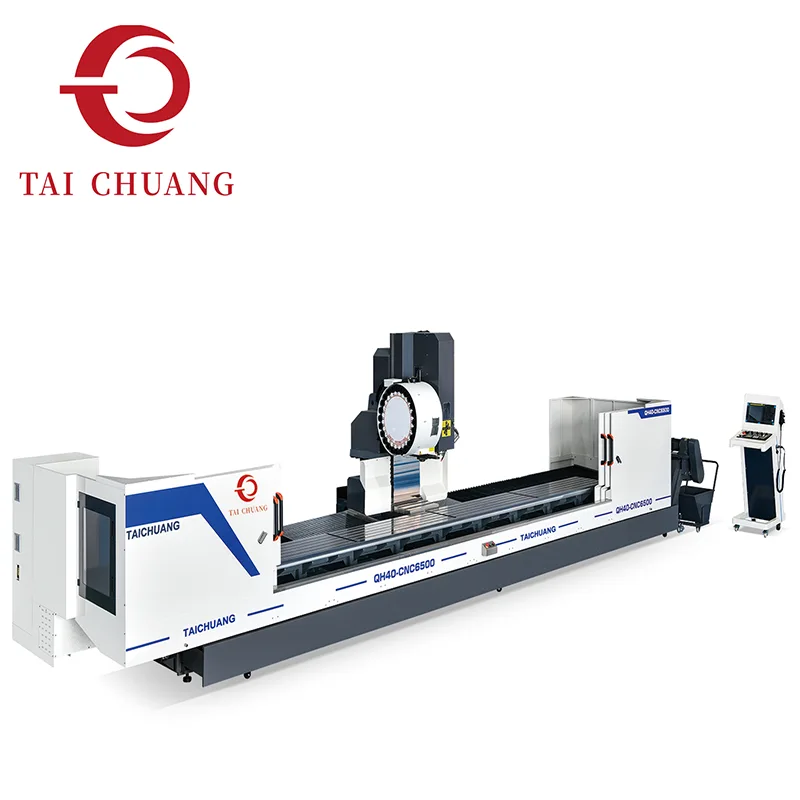

프로필 복합 머시닝 센터

산업용 알루미늄 프로파일의 효율적인 드릴링, 밀링 및 다중 공정 가공을 위한 Profile 복합 가공 센터를 도입한 전문 장비 공급업체인 TAICHUANG의 알루미늄 프로파일 가공 솔루션입니다. 구조용 알루미늄 부품의 정밀 가공을 지원하도록 설계된 이 머시닝 센터는 제조업체가 배치 생산 전반에 걸쳐 치수 일관성을 유지하면서 프로파일 처리 작업 흐름을 간소화하는 데 도움이 됩니다.

문의 보내기

제품 설명

알루미늄 프로파일은 현대 제조, 건설 시스템 및 산업 조립에 널리 사용됩니다. 이러한 프로파일을 효율적으로 처리하려면 드릴링, 슬롯 밀링, 태핑 및 윤곽 절단과 같은 여러 가공 작업이 필요한 경우가 많습니다. Profile Complex 머시닝 센터는 이러한 작업을 단일 기계 플랫폼 내에 통합하도록 설계되어 제조업체가 향상된 효율성과 작업 흐름 연속성을 통해 복잡한 가공 프로세스를 완료할 수 있도록 해줍니다.

이 복합 가공 시스템은 알루미늄 도어 및 창문, 커튼월 시스템, 운송 장비 및 산업용 프레임 구조와 같은 산업에 사용되는 알루미늄 압출 프로파일의 유연한 가공에 중점을 둡니다. 여러 가공 기능을 하나의 조정 시스템으로 결합함으로써 기계는 반복적인 공작물 재배치의 필요성을 줄이고 전반적인 가공 일관성을 향상시킵니다.

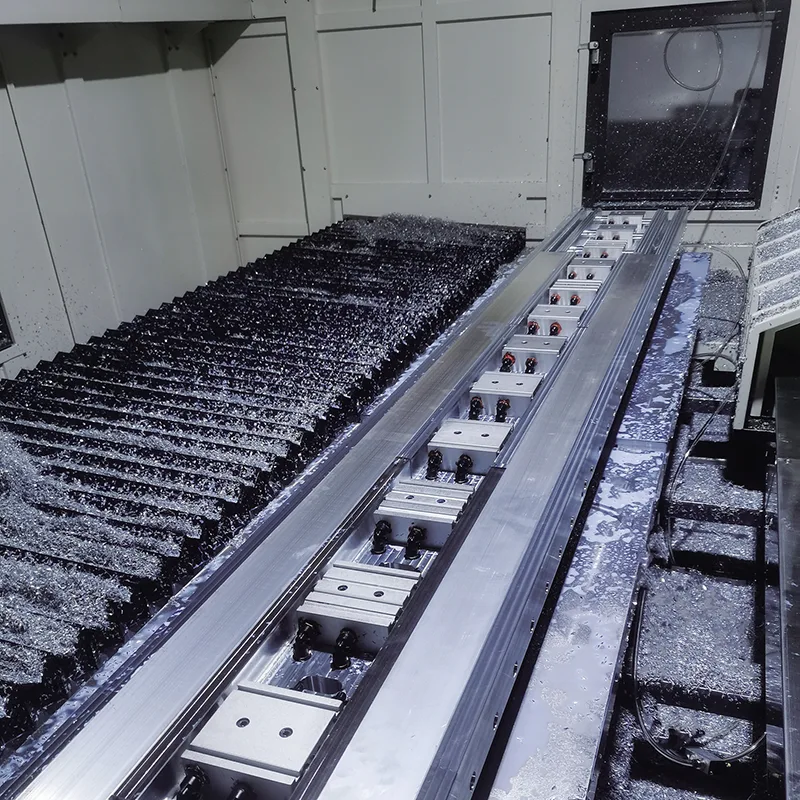

기계 구조는 안정적인 가공 정확도를 유지하면서 긴 알루미늄 프로파일을 지원하도록 최적화되었습니다. 선형 가이드 시스템과 정밀 모션 제어는 드릴링 및 밀링 작업 중 부드러운 축 이동을 보장합니다. 이를 통해 제조업체는 긴 구조 프로파일을 사용하는 경우에도 신뢰할 수 있는 치수 제어로 알루미늄 부품을 가공할 수 있습니다.

통합 가공 기능을 통해 Profile 복합 가공 센터를 통해 제조업체는 다양한 엔지니어링 응용 분야에 사용되는 알루미늄 프로파일 부품에 대해 일관된 가공 품질을 유지하면서 생산 효율성을 높일 수 있습니다.

TAICHUANG은 현대 알루미늄 프로파일 처리 요구 사항을 지원하도록 설계된 가공 솔루션의 일부로 이 장비를 공급합니다.

제품사양

여행
X축 스트로크	2500-6500mm
Y축 이동	500mm
Z축 스트로크	500mm	700mm
주축
스핀들 속도	12000rpm
스핀들 테이퍼 구멍	BT40Φ120mm
도구 매거진

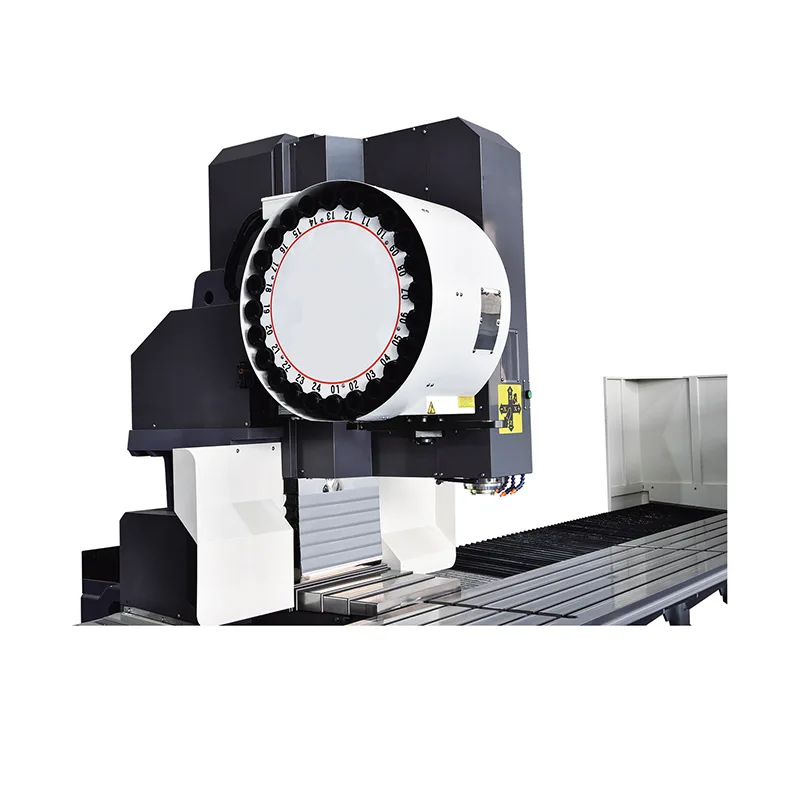

툴 매거진 형태	디스크 유형
매거진 용량	24개
도구 교환 시간	2초
이동 속도
X축 이동	60m/분
Y축 이동	28m/분
Z축 이동	28m/분
절단 이송 속도 X/Y/Z	15000mm/분

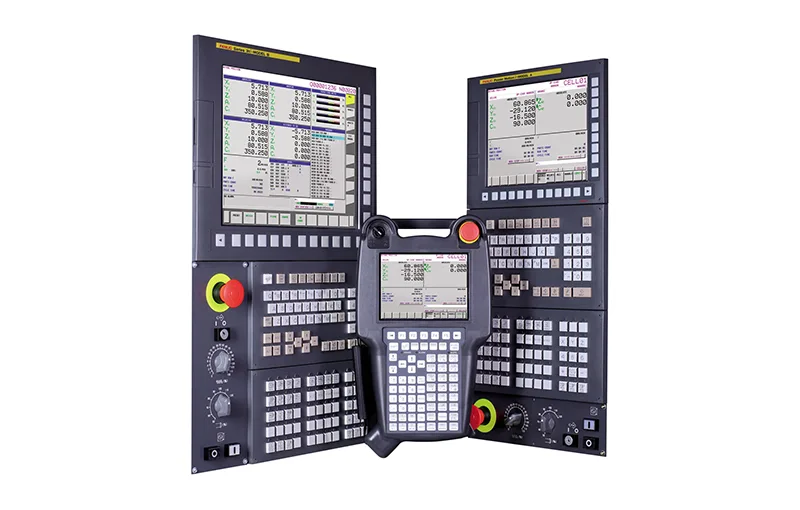

운영시스템	화낙	미쓰비시
모터 파워
스핀들 모터	7.5KW	7.5KW
X/Y/Z 축 모터	3.0/3.0/3.0KW	2.0/2.0/3.0KW
윤활 냉각 시스템
윤활 시스템	자동 윤활
냉각 시스템	물분무 냉각
정확성
X 축 포지셔닝 정확도	0.05mm
Y/Z 축 위치 정확도	0.02mm
반복 위치 정확도	0.01mm
기계 사양
기압 수요	0.6Mpa-0.9Mpa
키	2750mm
해당 지역	480096002500mm
무게	6000KG-10000KG
