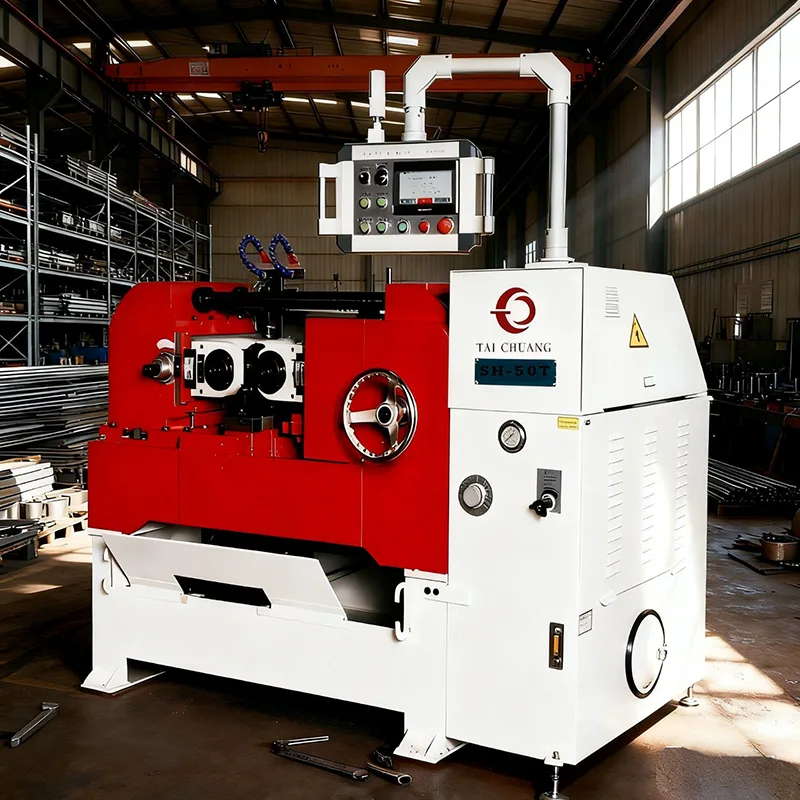

고정밀 유압 라운드 바 스레드 롤링 기계

고정밀 유압 라운드 바 스레드 롤링 기계는 TAICHUANG의 중국 고품질 맞춤형 스레드 롤링 솔루션 포트폴리오에 포함되어 있습니다. 이 기계는 산업 대량 생산을 지원하기 위해 정밀 제어, 긴 수명 및 안정적인 성능에 중점을 두고 환봉에 안정적이고 정확한 수나사 성형을 위해 설계되었습니다.

문의 보내기

제품 설명

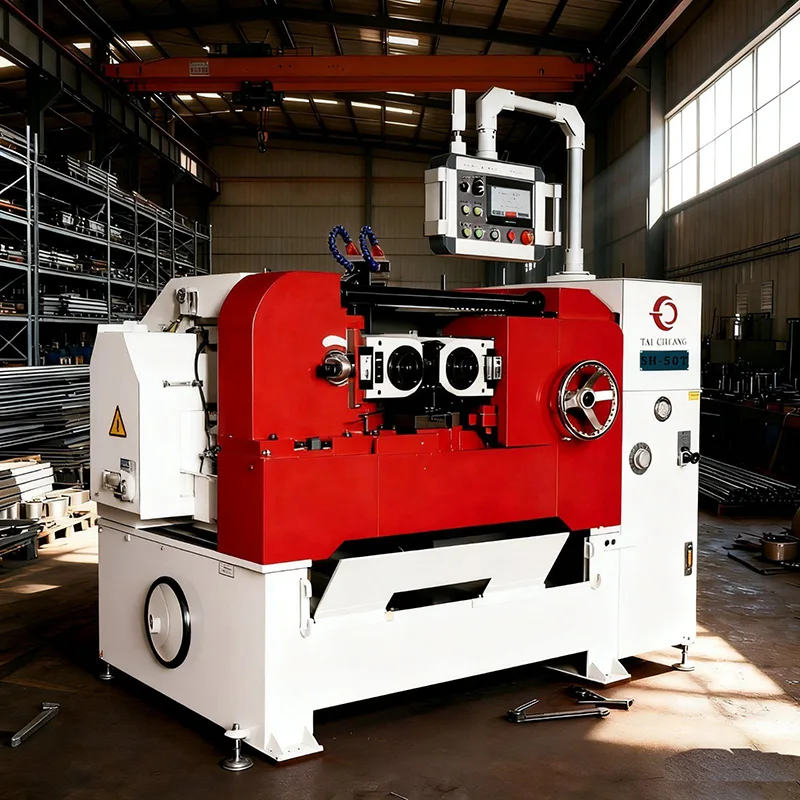

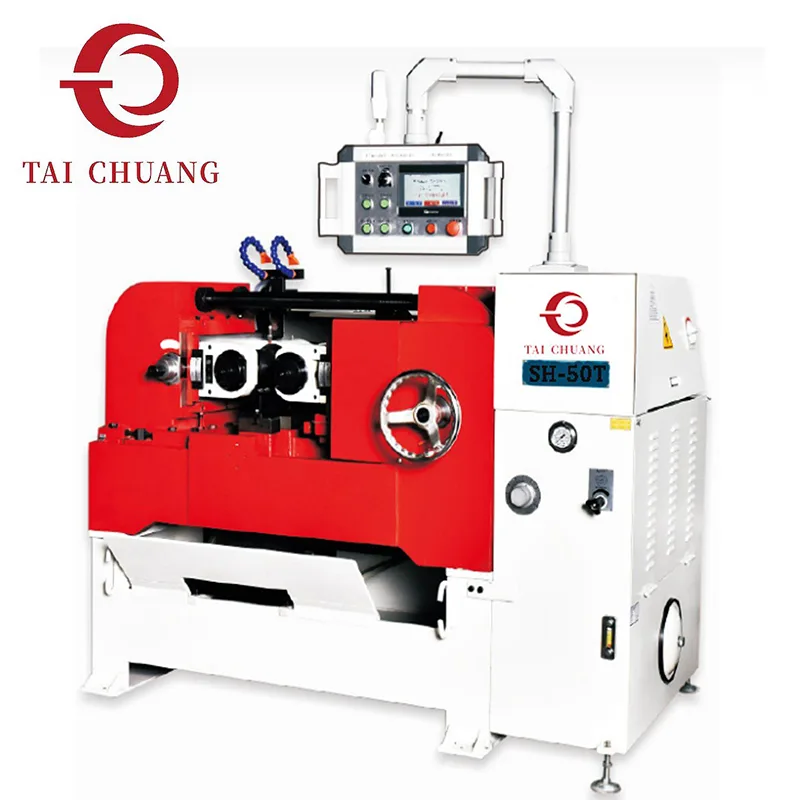

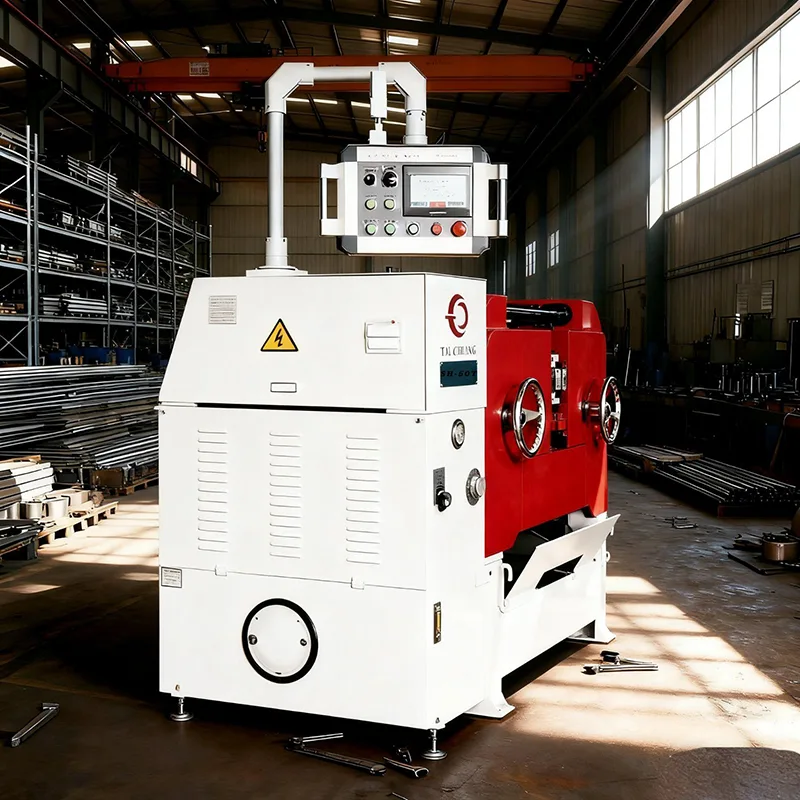

당사의 고정밀 유압 라운드 바 스레드 롤링 기계는 절단이 아닌 냉간 압연을 통해 금속 라운드 바에 외부 스레드를 생성하도록 설계되었습니다. 스레드 롤링은 재료 강도를 유지하고 표면 마감을 개선하며 정확한 치수 일관성을 보장합니다. 이 기계는 까다로운 응용 분야에서 안정적인 고정밀 스레드 성형이 필요한 기업에 이상적입니다.

지속적인 생산 환경에서도 일관된 출력을 보장하기 위해 정밀도, 반복성 및 내구성에 중점을 둡니다.

제품사양

목	이름	SH-80T	SH-50T	SH-35T	SH-20T	SH-12.5T	SH-5T
스레드의 범위	Max.diameter	Φ100mm	Φ70mm	Φ70mm	Φ60mm	Φ60mm	Φ50mm
	Min.diameter	Φ10mm	Φ6mm	Φ6mm	Φ4mm	Φ3mm	Φ1.6mm
	정점	0.6-10mm	0.6-6.3mm	0.6-6.3mm	0.6-4mm	0.6-2.5mm	0.25-2mm
	길이 범위(피드 내)	5-300mm	5-200mm	5-170mm	5-150mm	5-70mm	5-50mm
	길이 범위(피드를 통해)	무료	무료	무료	무료	무료	무료
속도 범위		5-40R.P.M	0-65RPM	0-65RPM	0-65RPM	0-65RPM	0-100RPM
속도 범위		5-40R.P.M	0-65RPM	0-65RPM	0-65RPM	0-65RPM	0-100RPM
스레드 롤링 다이스	Max.diameter	Φ250-270mm	Φ198mm	Φ198mm	Φ178mm	Φ150mm	Φ100-118mm
	보어 직경	Φ110mm	Φ85mm	Φ85mm	Φ54mm	Φ54mm	Φ50.5mm
	폭 범위	50-260mm	50-200mm	50-170mm	50-150mm	70mm	50mm
	중요한 방법	25mm	18mm	18mm	12mm	12mm	8mm
다이스 스핀들	Max.diameter	360mm	220mm	220mm	190mm	160mm	151mm
	Min.diameter	210mm	150mm	150mm	130mm	115mm	90mm
	최대 롤링 압력	80톤	50톤	35톤	20톤	12.5톤	5톤
	주전원	30마력(22.5kw)	20마력(15kw)	15마력(1.25kw)	10마력(7.5kw)	7.5마력(5.6kw)	3마력(2.2kw)
	수력	10마력(7.5kw)	7.5마력(5.6kw)	5마력(3.75kw)	5마력(2.2kw)	3마력(2.2kw)	2마력(1.5kw)
	냉각수 동력	1/2마력(0.375kw)	1/4마력(0.18kw)	1/4마력(0.18kw)	1/4마력(0.18kw)	1/8HP	1/8HP
	냉각수 동력	1/2마력(0.375kw)	1/4마력(0.18kw)	1/4마력(0.18kw)	1/4마력(0.18kw)	1/8HP	1/8HP
	바닥에서 스핀들 중심까지의 높이	1015mm	1000mm	1000mm	1000mm	820mm	743mm
	바닥에서 스핀들 중심까지의 높이	1015mm	1000mm	1000mm	1000mm	820mm	743mm
	필요한 바닥 공간(LxWxH)m/m	290024001710mm	174018402300mm	174018402300mm	166015501700mm	113013611300mm	115011501300mm
	필요한 바닥 공간(LxWxH)m/m	290024001710mm	174018402300mm	174018402300mm	166015501700mm	113013611300mm	115011501300mm
무게	순중량	8500kg	4000kg	3500kg	2250kg	1600kg	1200kg
	순중량	8500kg	4000kg	3500kg	2250kg	1600kg	1200kg
	총중량	9100kg	4500kg	3600kg	2500kg	1850kg	1450kg

응용분야 및 실제 가공사례

TAICHUANG 고정밀 유압 라운드 바 스레드 롤링 기계는 스레드 강도와 정확성에 대한 높은 요구 사항을 가진 많은 산업에서 널리 사용됩니다. 우리는 글로벌 시장에서 풍부한 적용 경험과 안정적인 고객 사례를 축적해 왔습니다.

자동차 산업에서는 고강도 엔진 볼트, 변속기 샤프트, 섀시 커넥터 및 휠 볼트를 가공합니다. 냉간 압연 스레드는 인장력이 더 높고 서비스 수명이 길어 자동차 안전 표준을 완벽하게 충족합니다.

품질인증 및 생산관리

전문 브랜드 공급업체로서 TAICHUANG은 제품 품질과 안전 성능을 매우 중요하게 생각합니다. 당사의 모든 고정밀 유압 환봉 스레드 롤링 기계는 국제 안전 표준 및 품질 관리 시스템을 준수합니다.

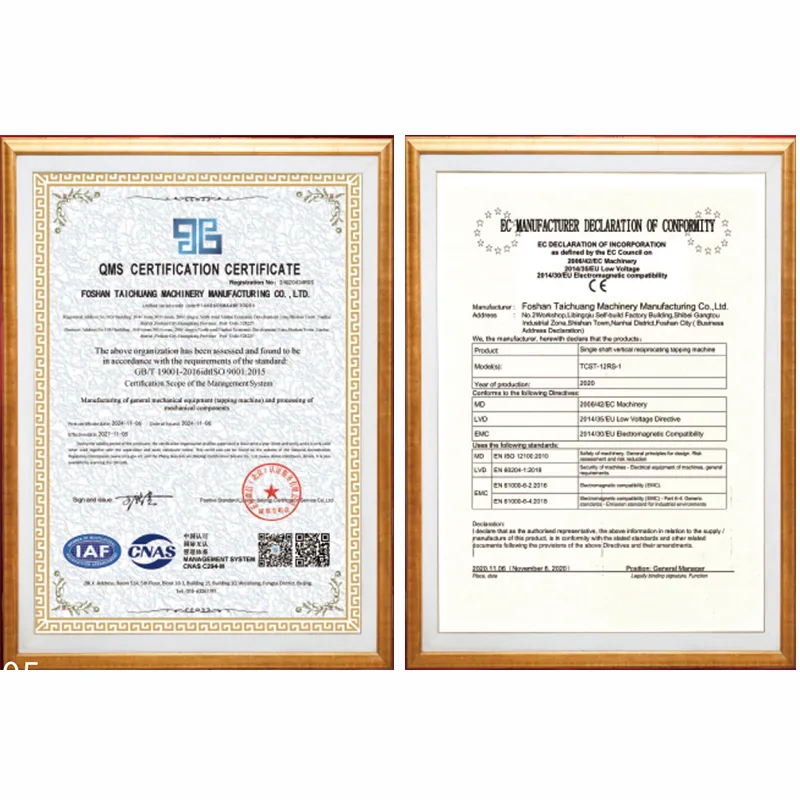

우리는 CE 인증, 재료 검사 보고서, 유압 시스템 테스트 보고서, 공장 테스트 기록 및 운영 매뉴얼을 포함한 완전한 인증 문서를 제공합니다. 배송 전 각 기계는 고객이 즉시 사용할 수 있는 자격을 갖춘 장비를 받을 수 있도록 8시간 이상의 연속 시험 작동, 나사 정밀도 테스트, 압력 안정성 테스트 및 소음 테스트를 거칩니다.

포장 및 배송

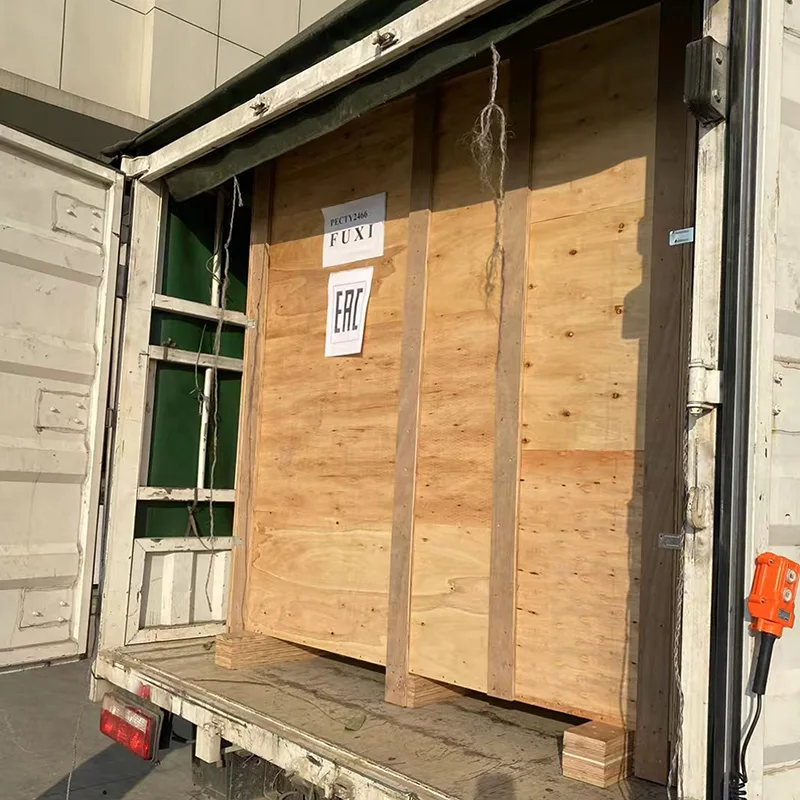

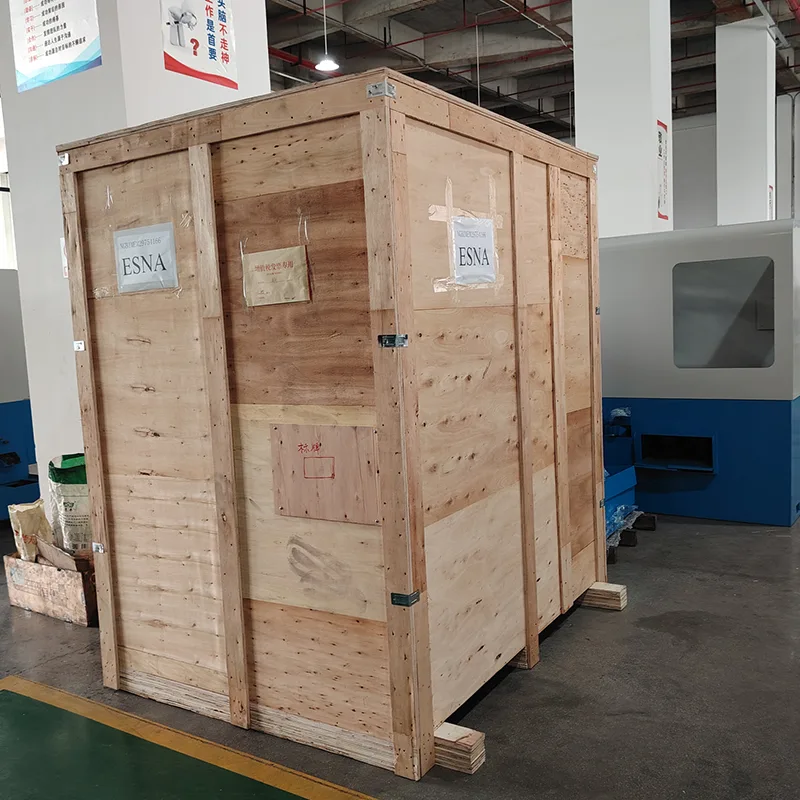

우리는 장거리 운송에서 기계를 보호하기 위해 전문 수출 포장을 사용합니다. 전체 기계는 방습 필름으로 덮여 있으며 단단한 나무 상자로 고정되어 충돌과 손상을 방지합니다. 해상 운송의 경우 지정된 화물 운송업체와 협력하거나 신뢰할 수 있는 물류 채널을 마련할 수 있습니다. 우리는 합의된 배송 시간 내에 생산, 테스트 및 포장을 완료하고 원활한 통관을 돕기 위해 포장 목록, 상업 송장, 선하 증권 및 기타 세관 신고 서류를 제공합니다.
